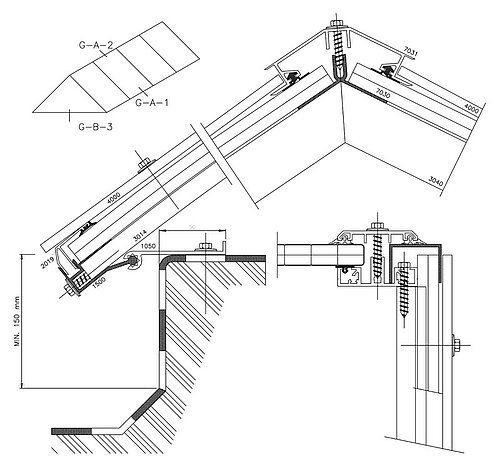

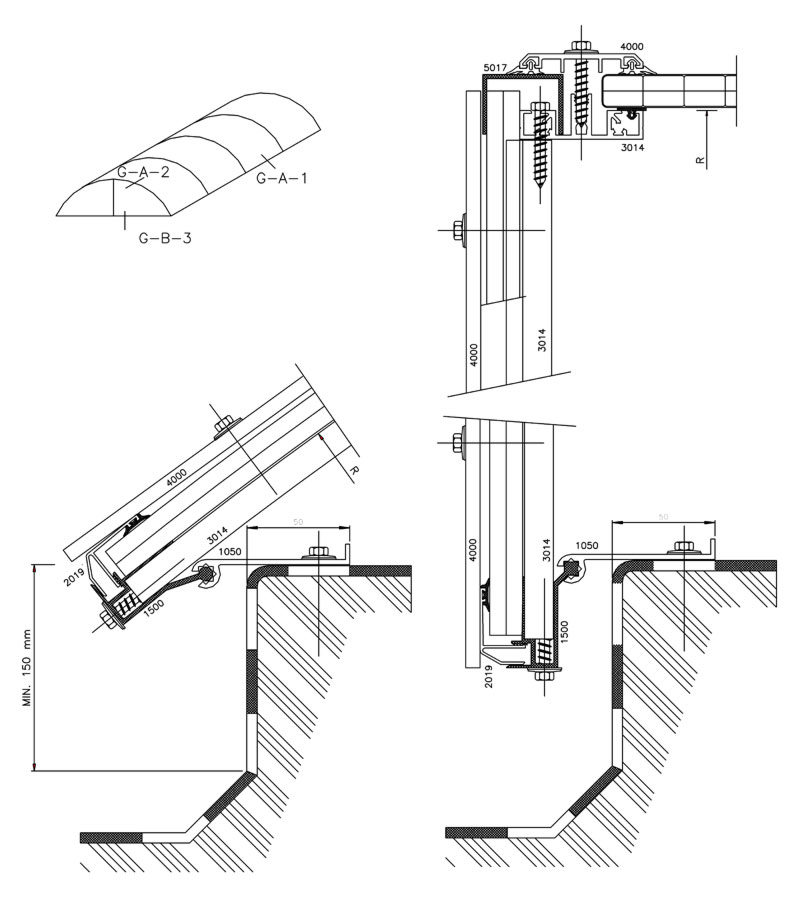

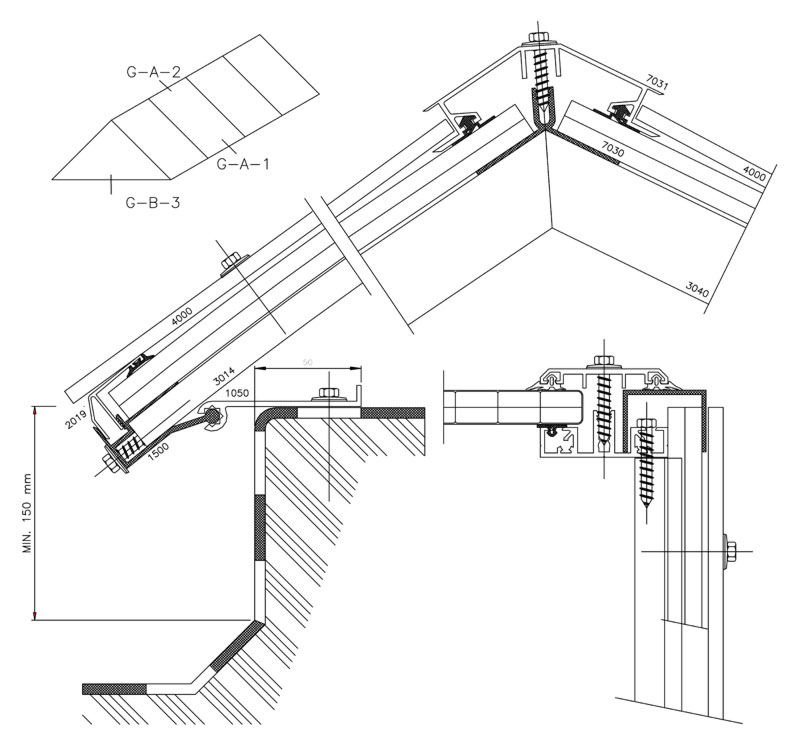

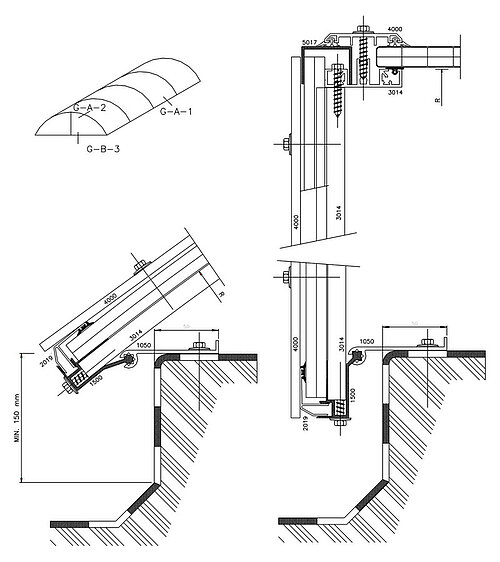

Sprossensystem Neu

Beschreibung
Technische Daten
Projektbilder

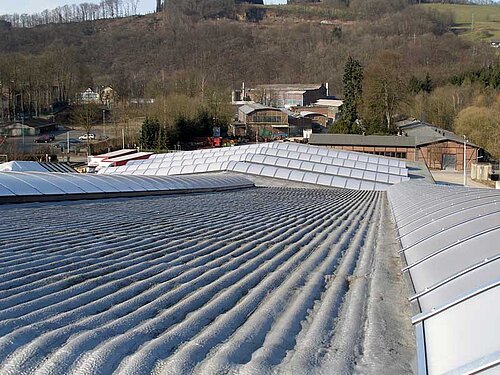

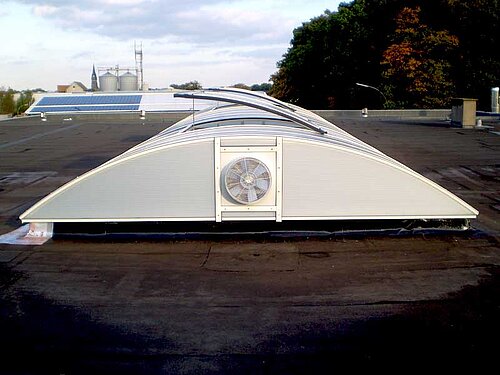

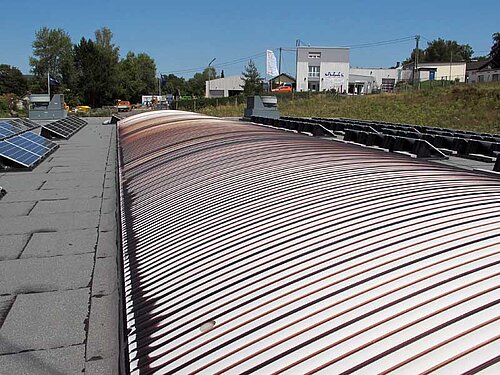

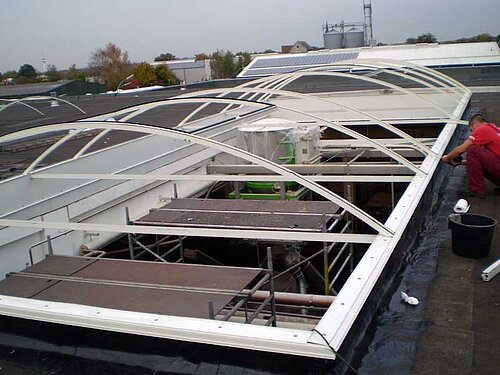

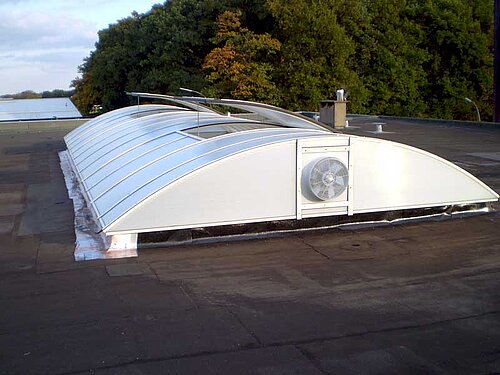

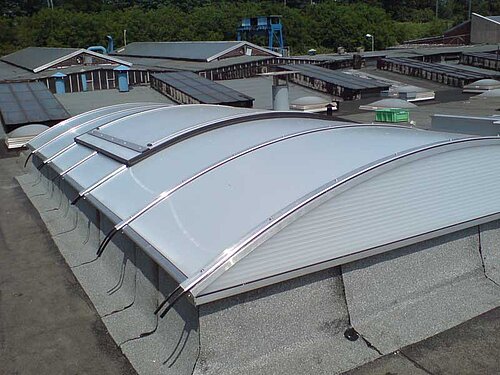

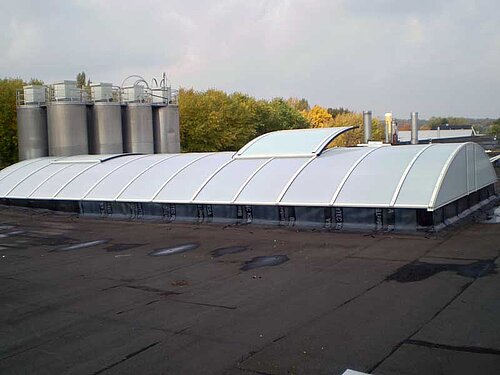

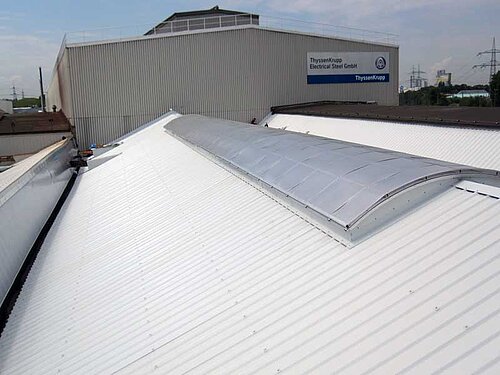

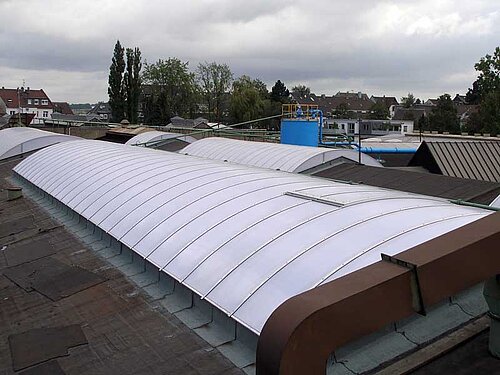

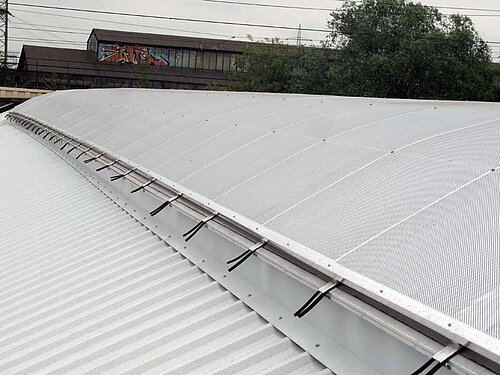

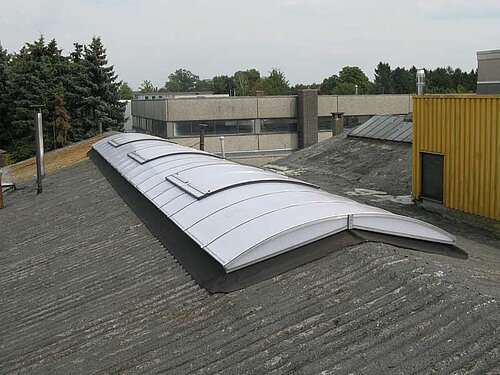

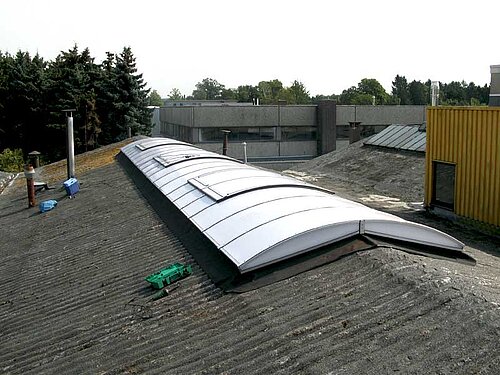

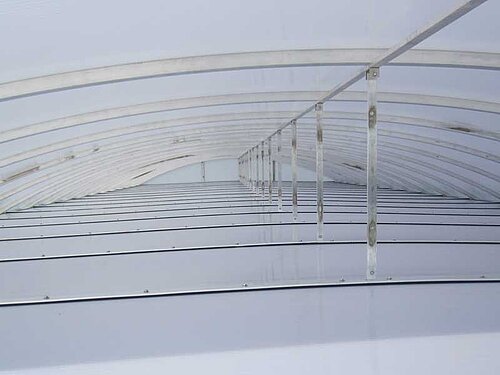

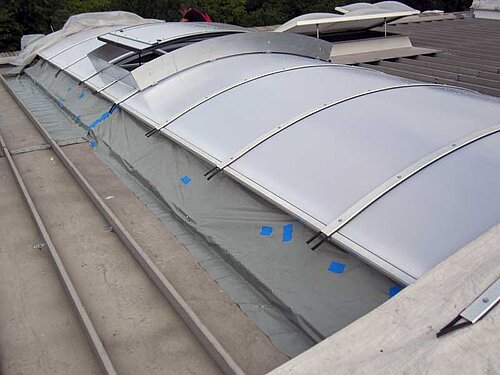

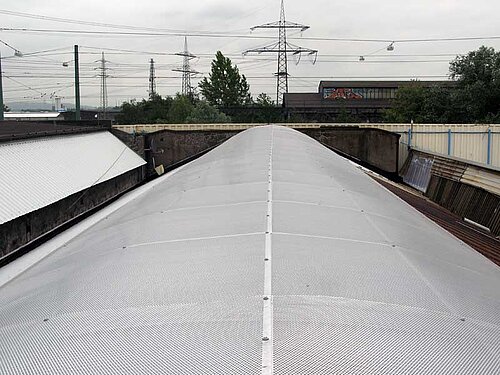

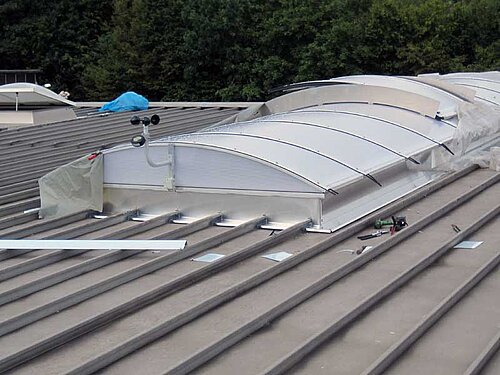

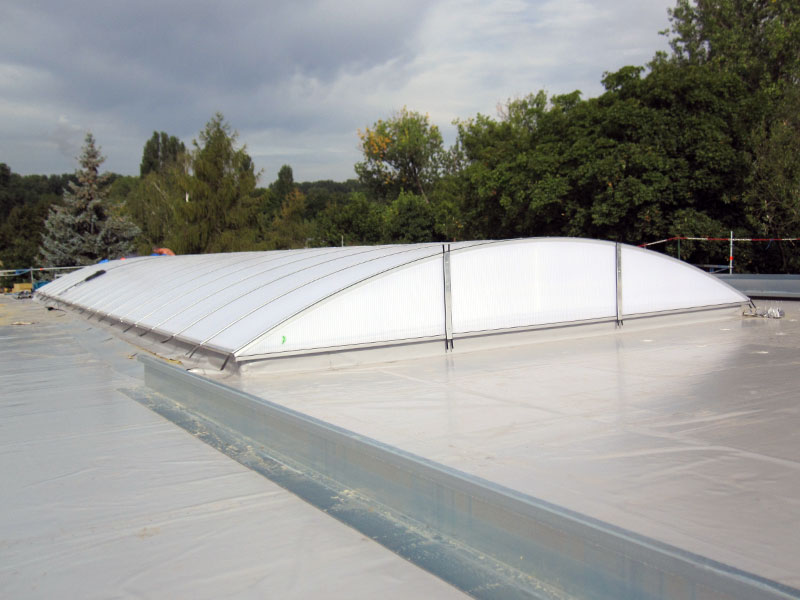

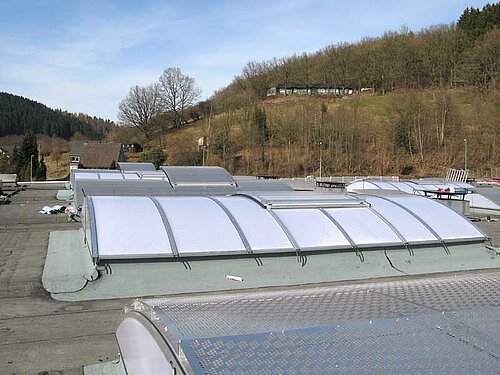

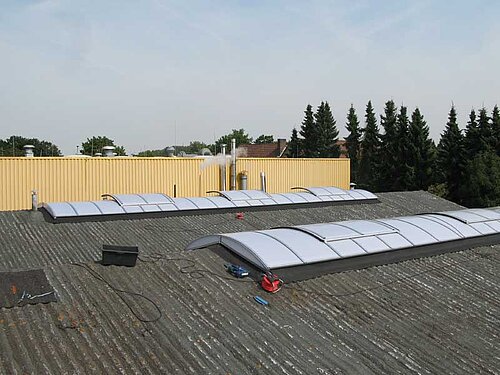

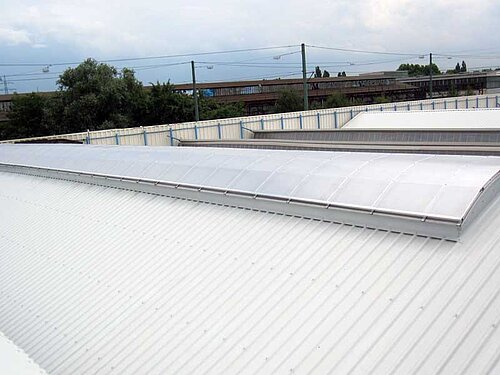

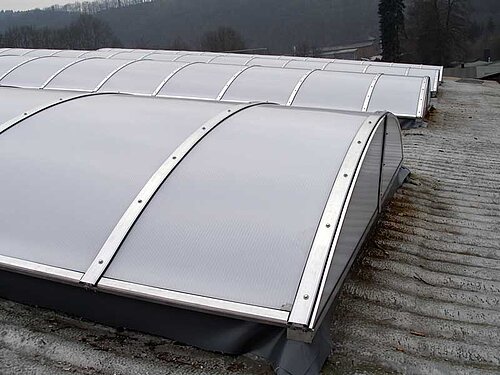

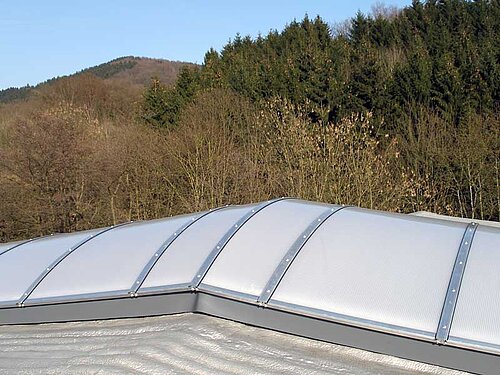

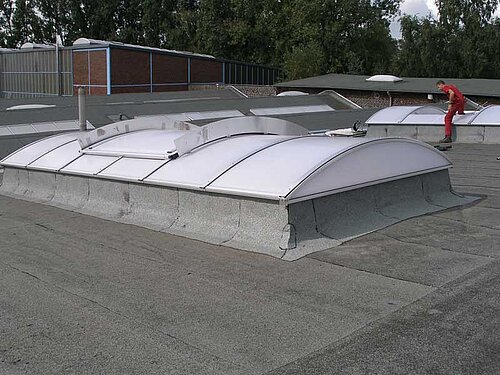

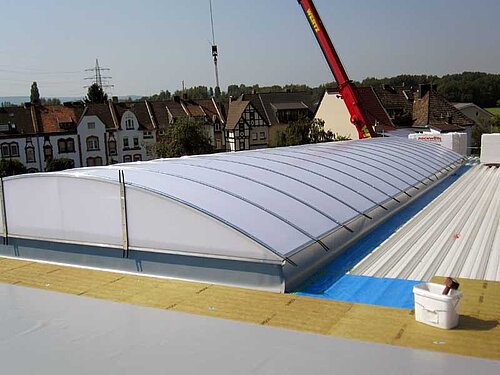

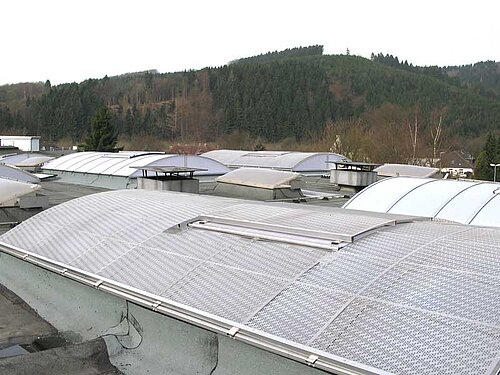

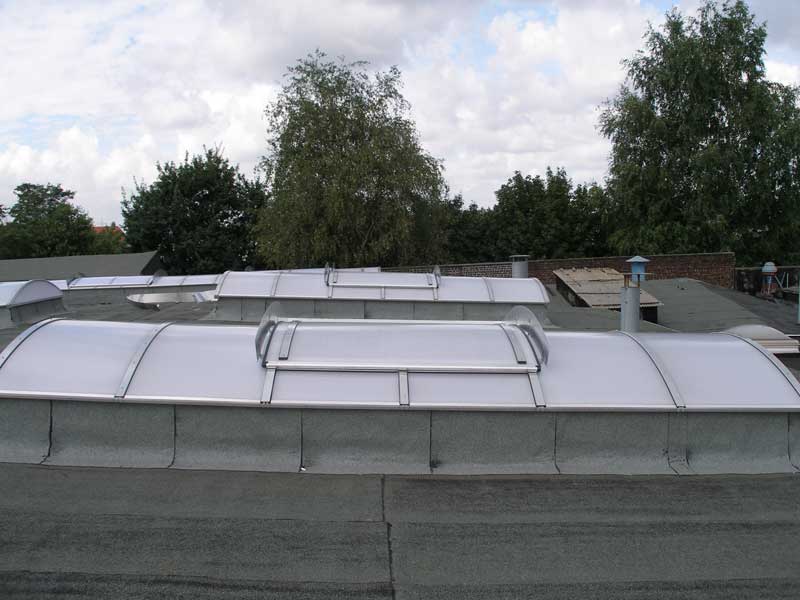

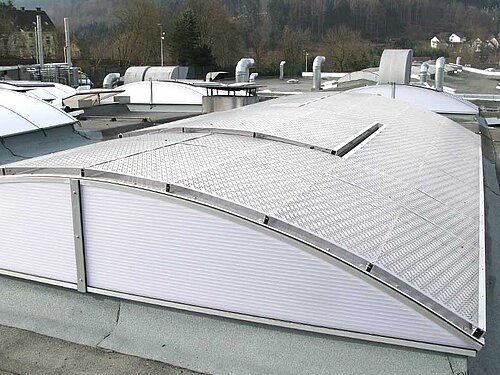

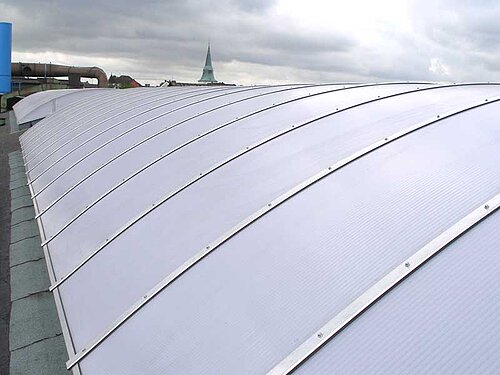

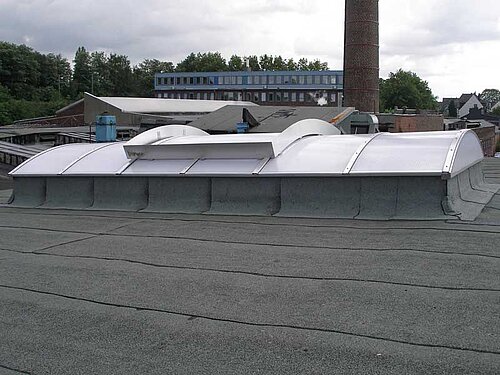

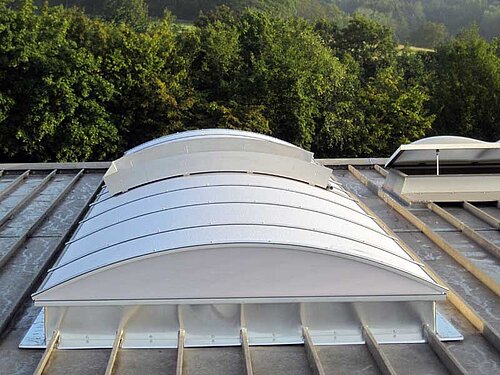

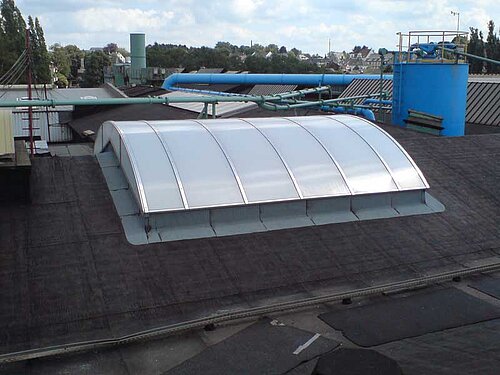

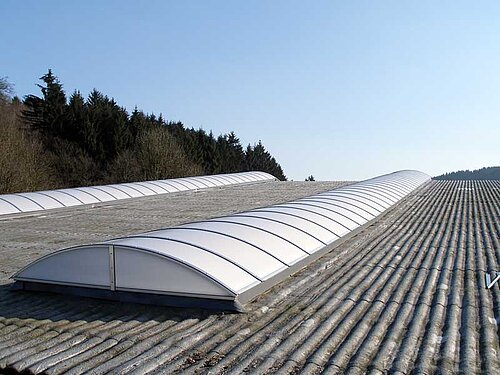

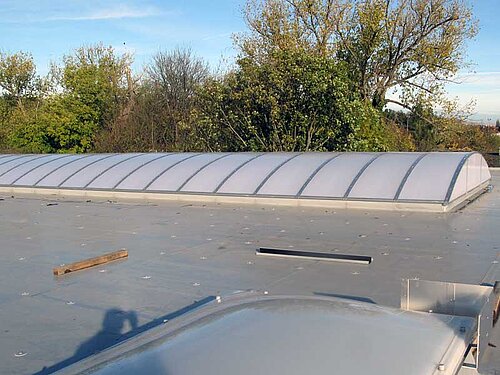

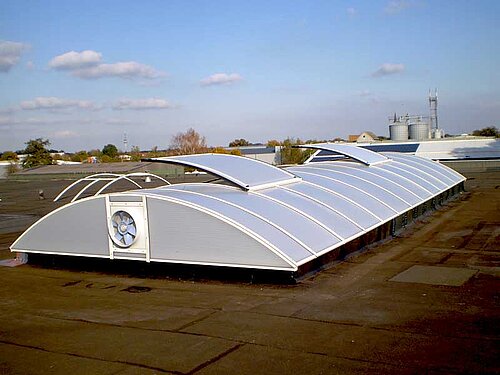

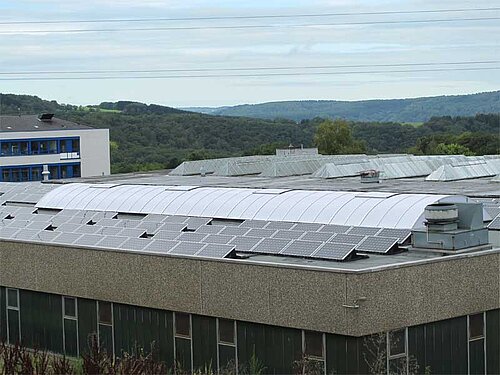

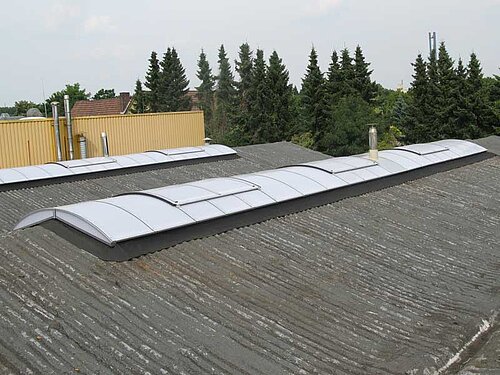

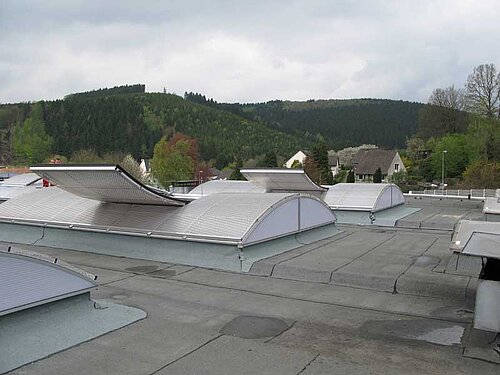

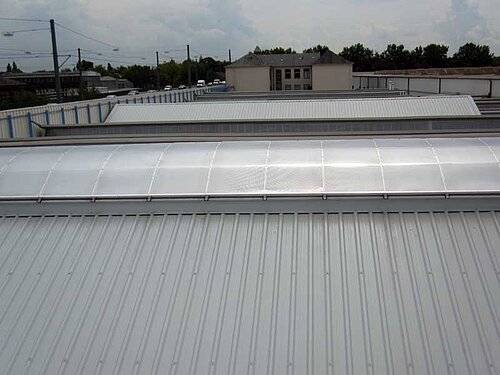

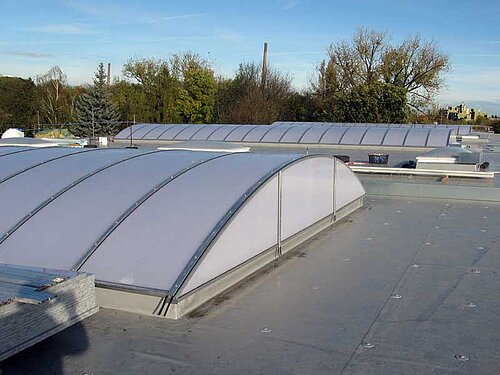

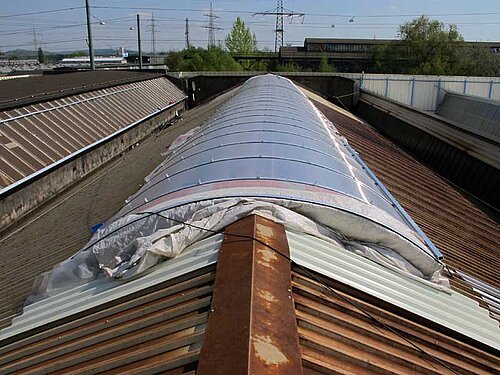

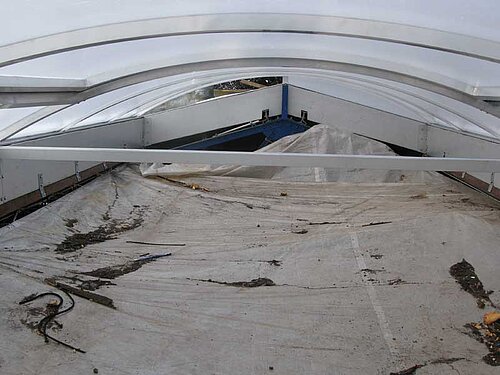

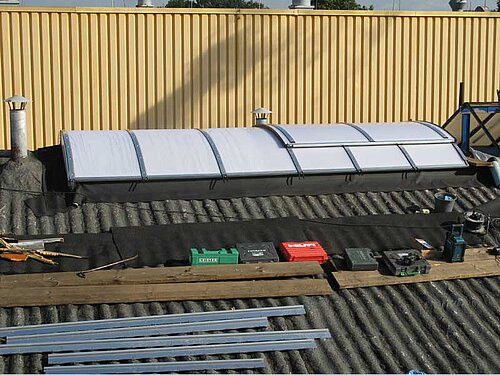

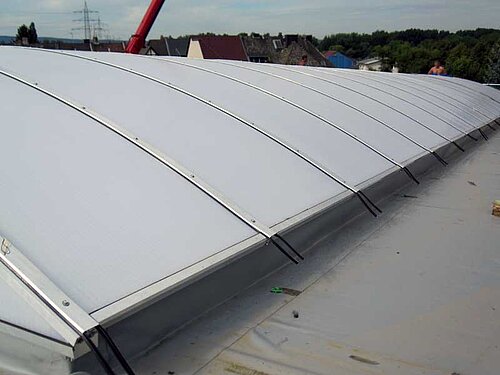

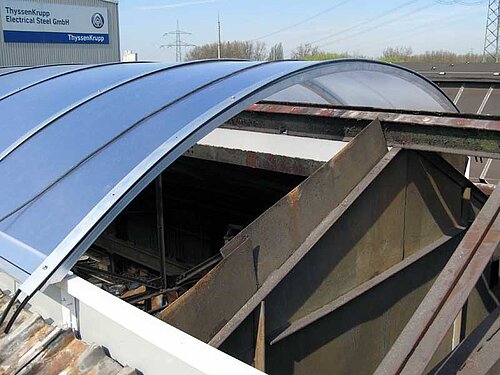

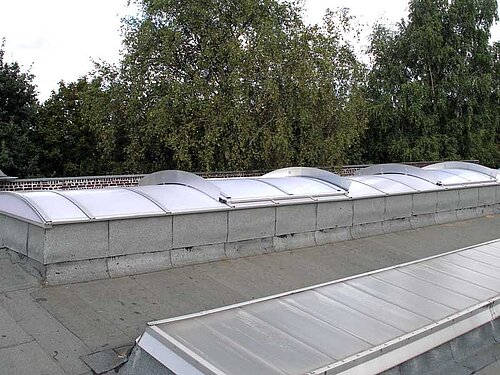

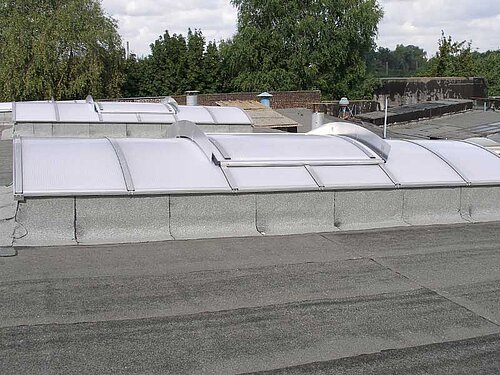

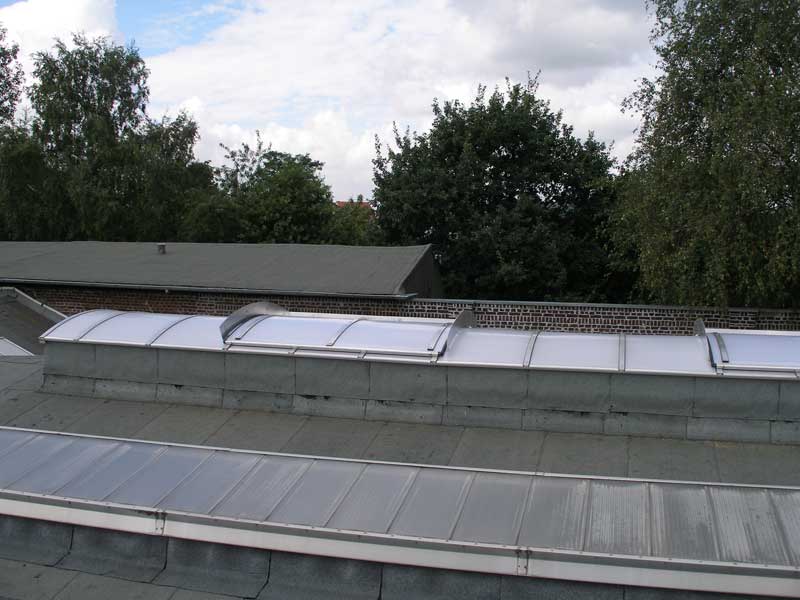

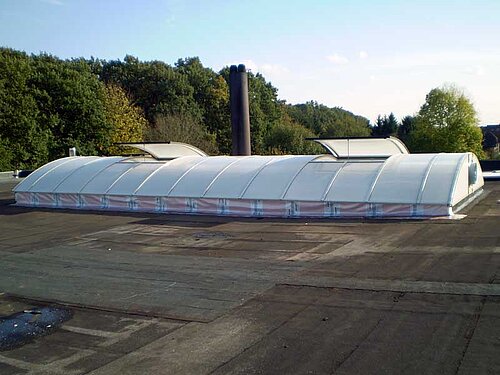

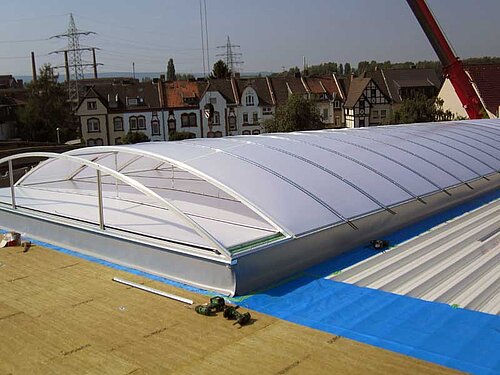

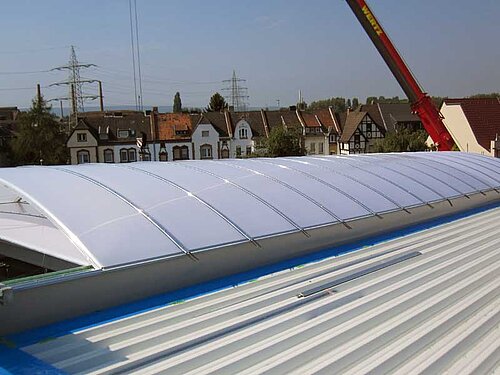

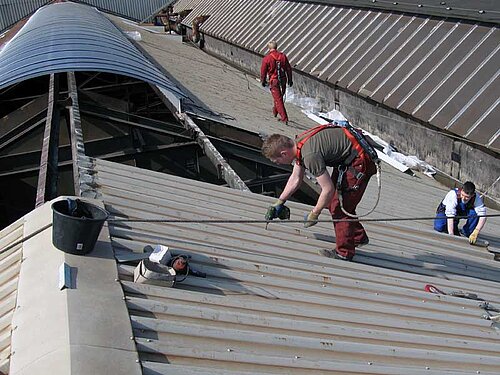

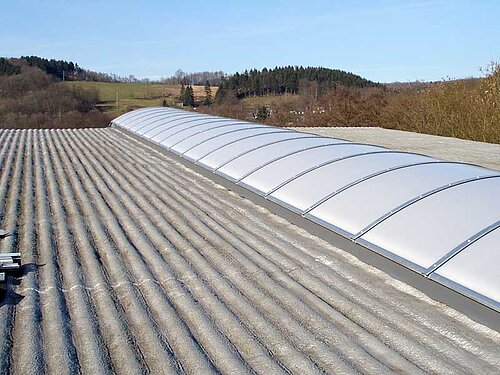

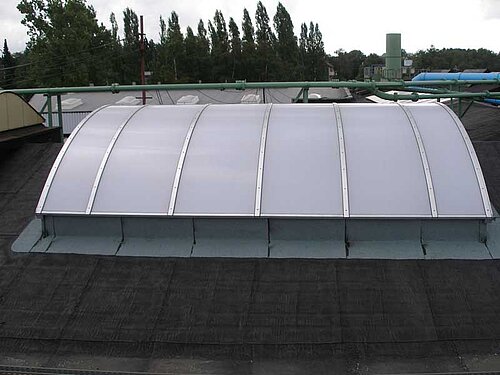

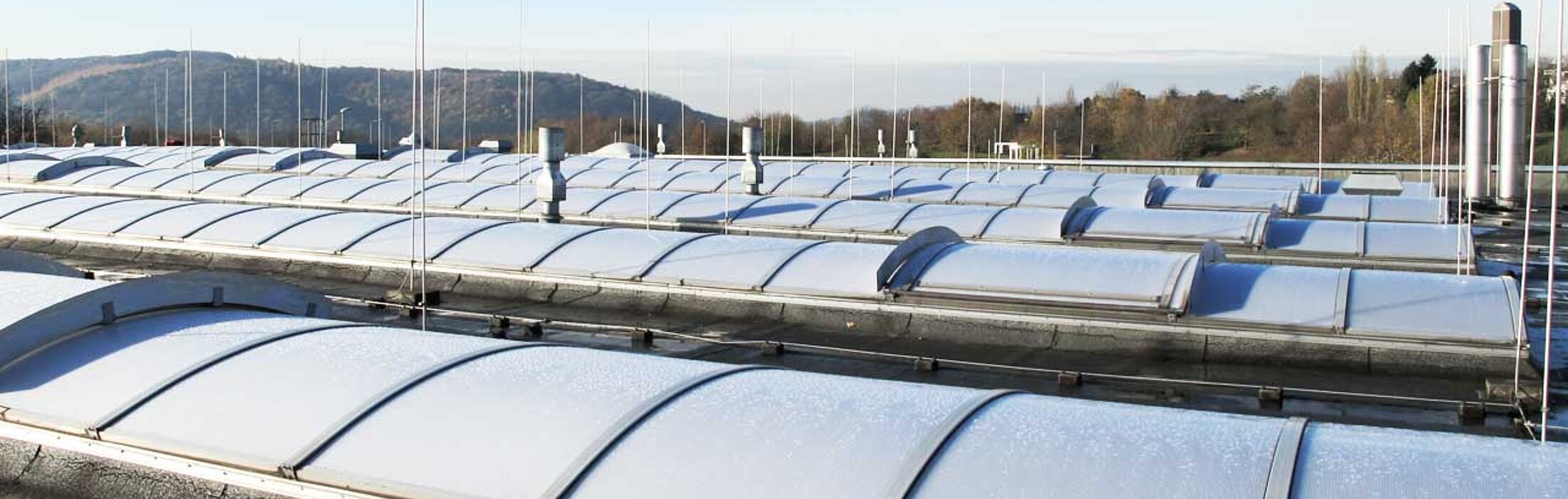

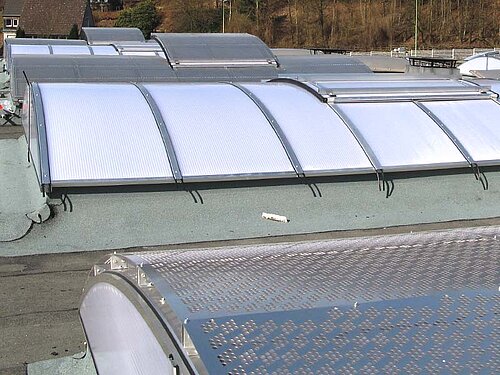

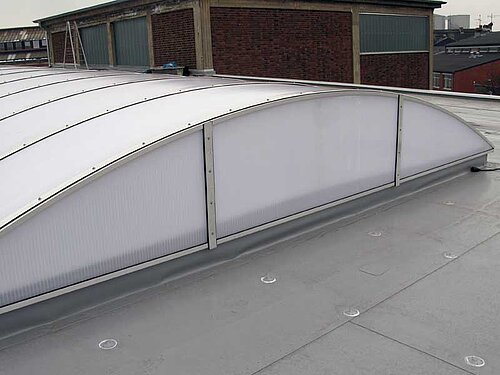

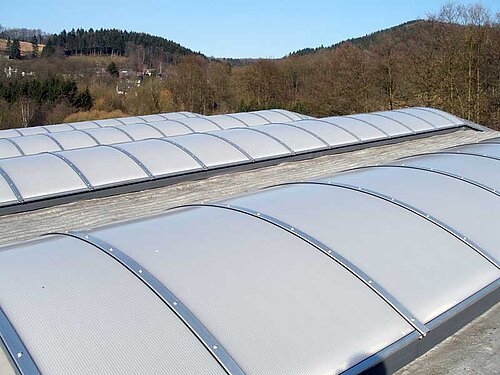

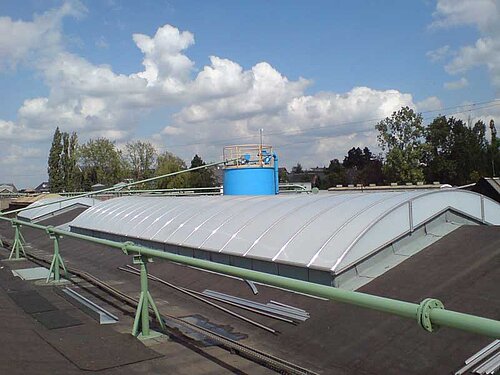

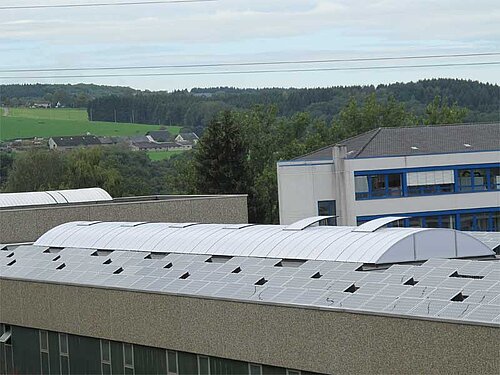

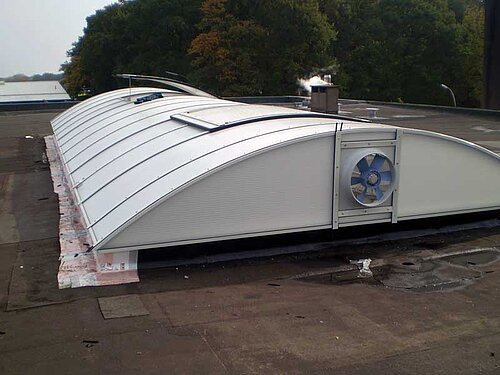

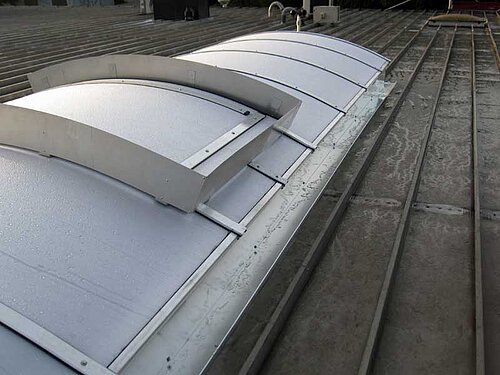

Gewölbtes Lichtband

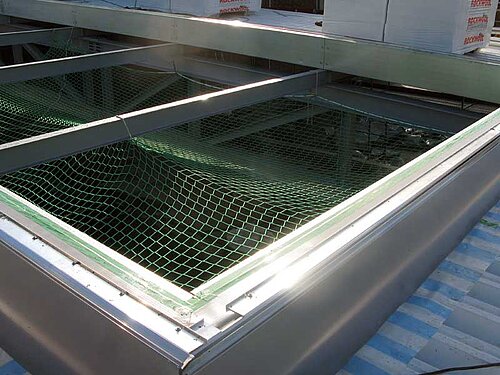

Ideal für nachträgliche Dachsanierungen sind gewölbte Lichtbänder, die mit optimaler Raumausleuchtung, geringem Eigengewicht, besten Wärmedämm- und Isolierungseigenschaften eine gute Wahl darstellen. Wir bieten gewölbte Lichtbänder (LB) in Spannweiten von 1,5 bis 8,0 m und einem Radius von 2.800 mm oder 4.200 mm an. Optional ist der Einbau einer Durchsturzsicherung möglich. Die Aluminiumoberflächen sind zugblank oder in RAL mit einer Verglasung in Kunststoff ausgeführt. Auf Wunsch wandeln wir auch Sattellichtbänder per Sprossensystem in eine gewölbte Konstruktion um.

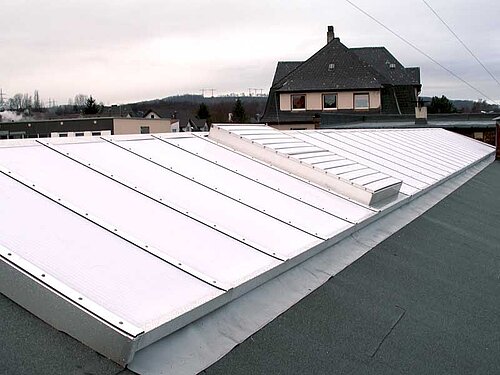

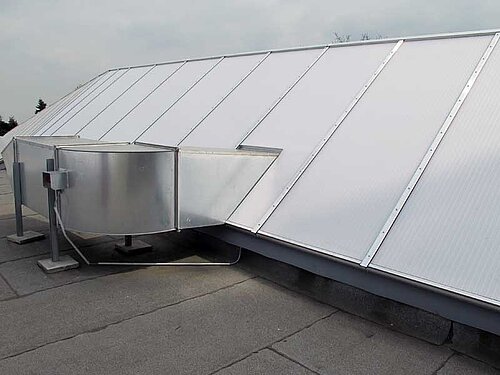

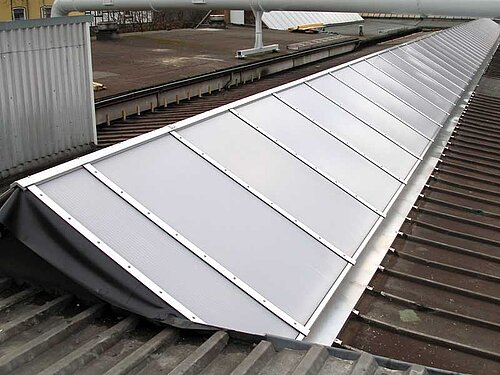

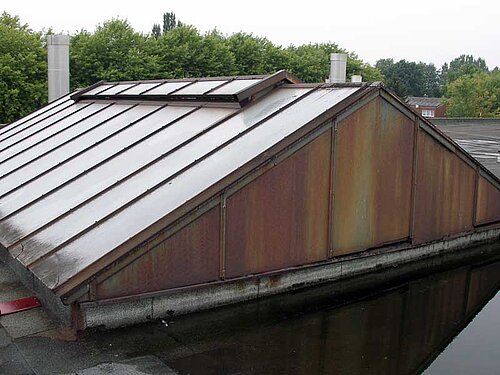

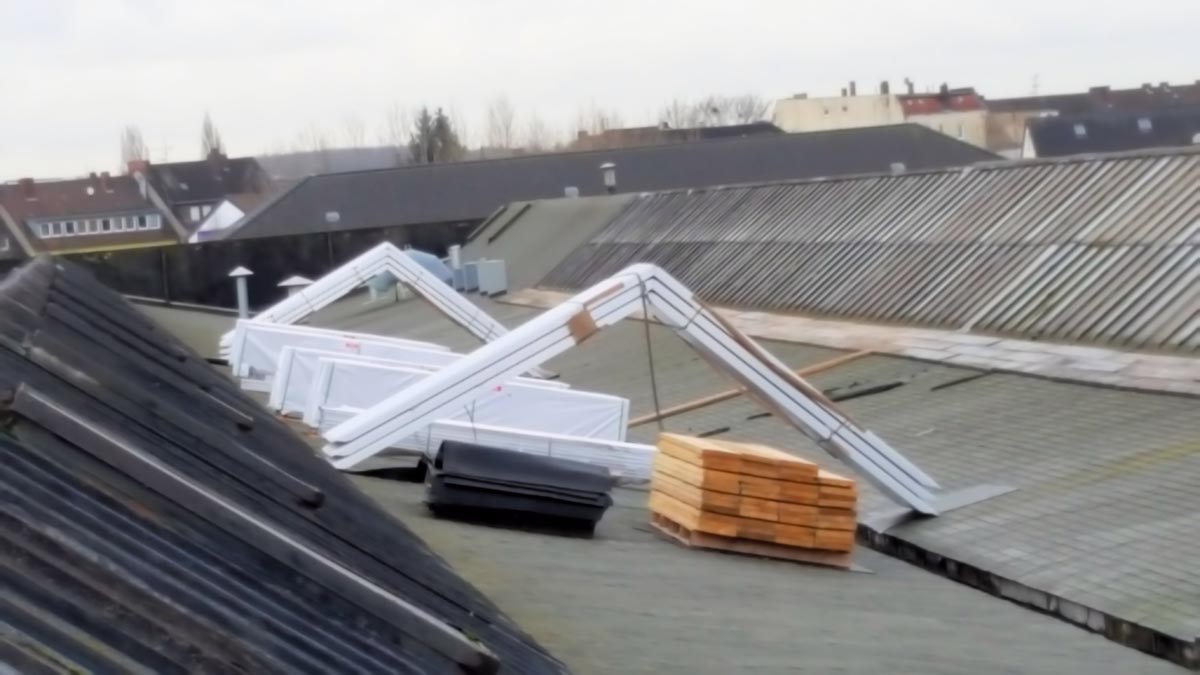

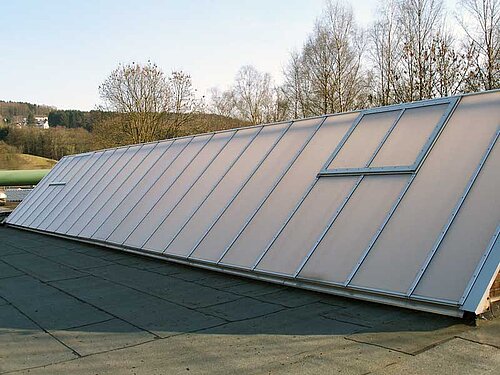

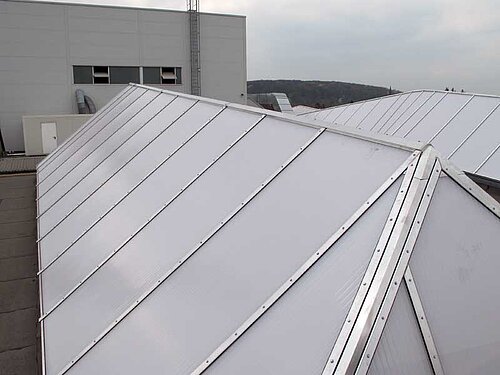

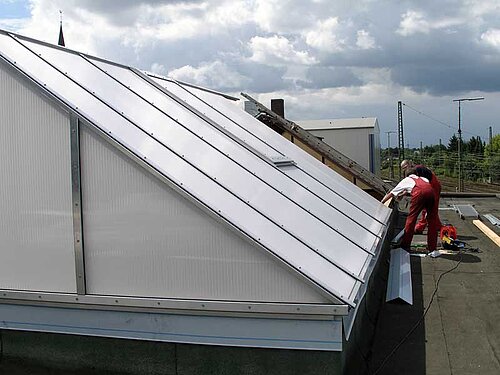

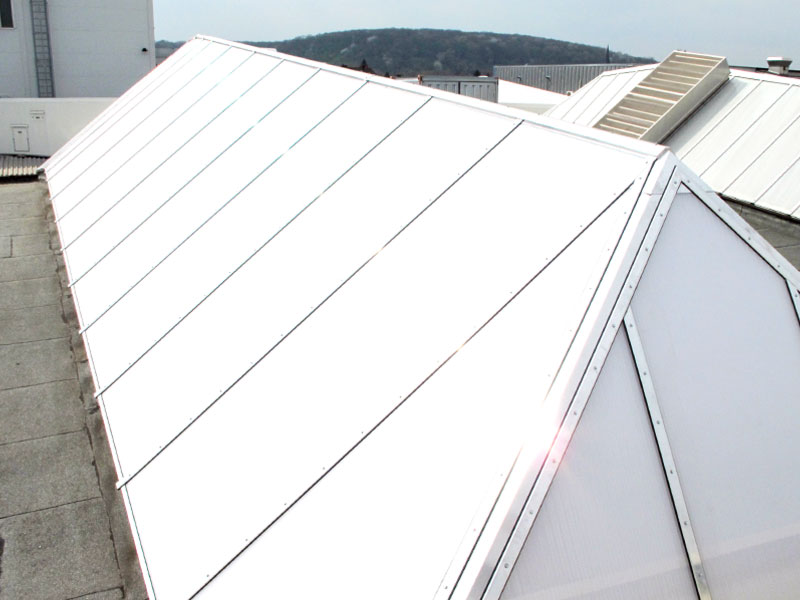

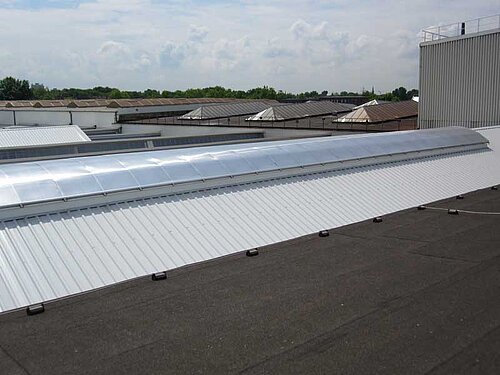

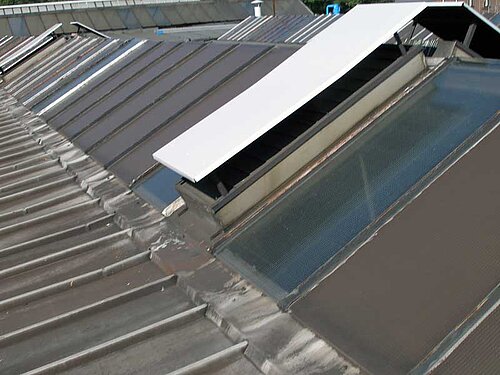

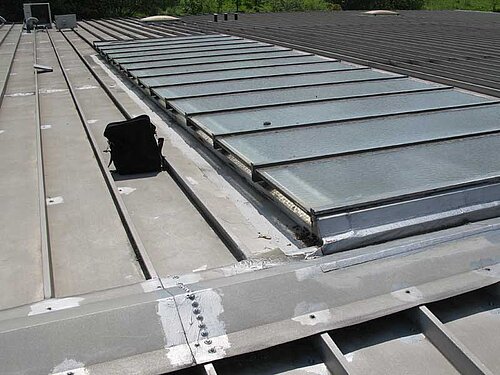

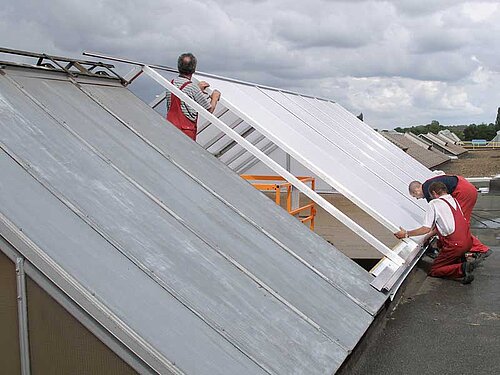

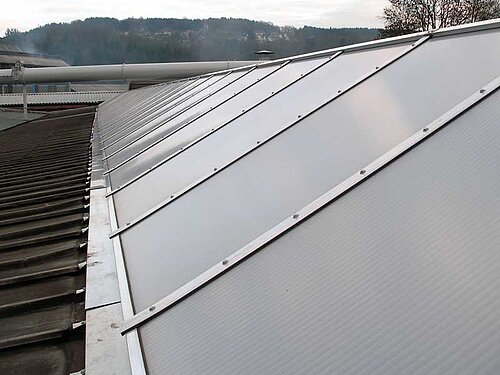

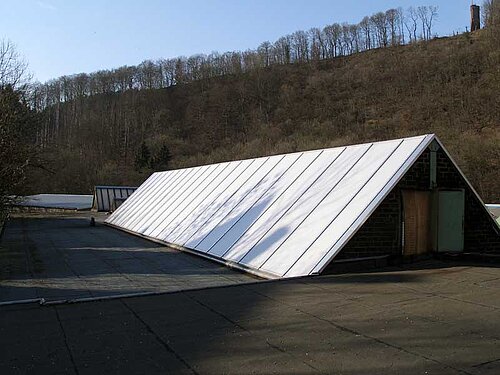

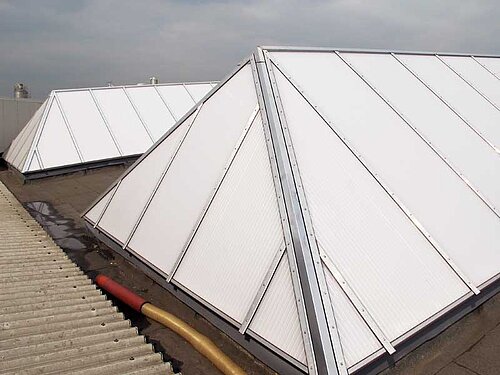

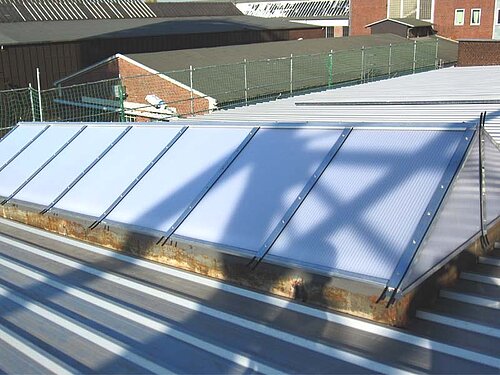

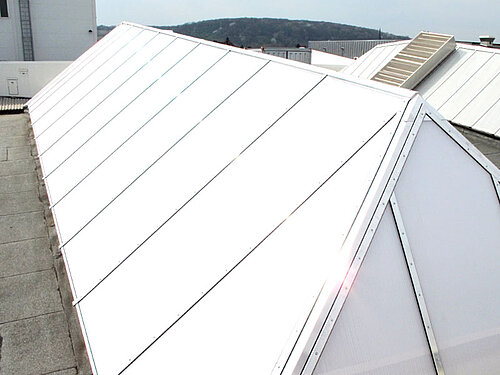

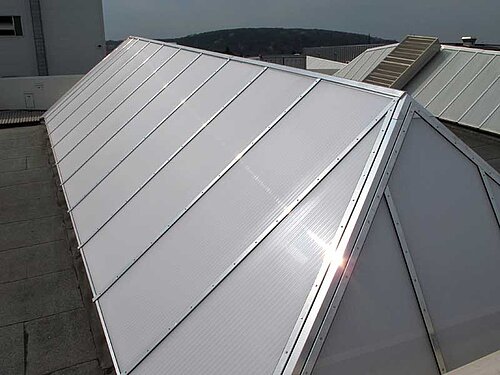

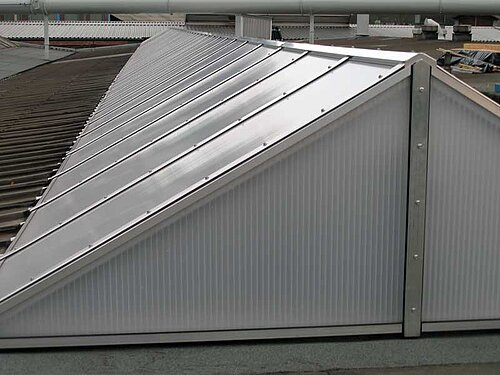

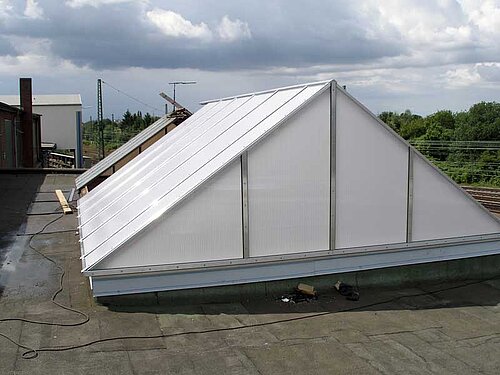

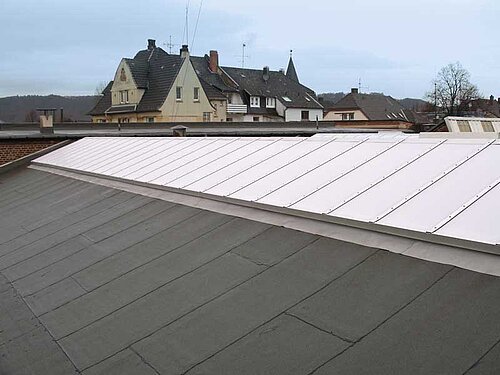

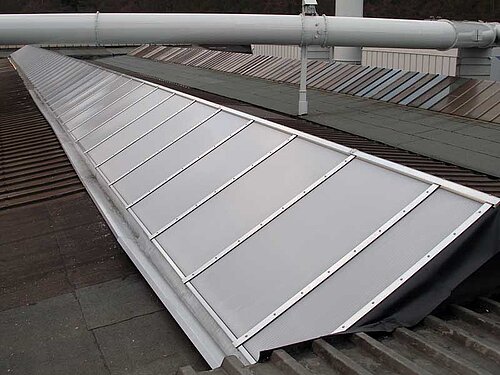

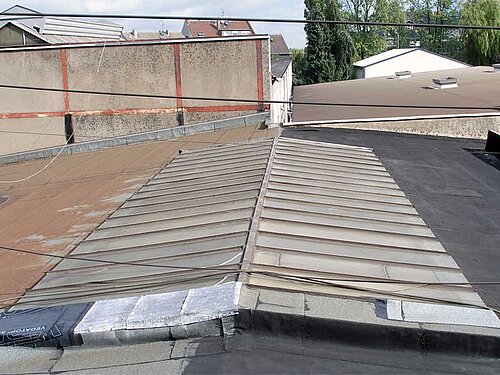

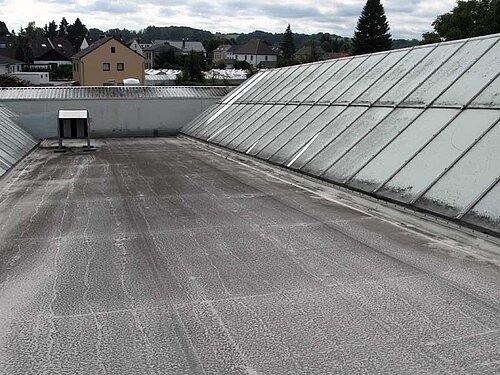

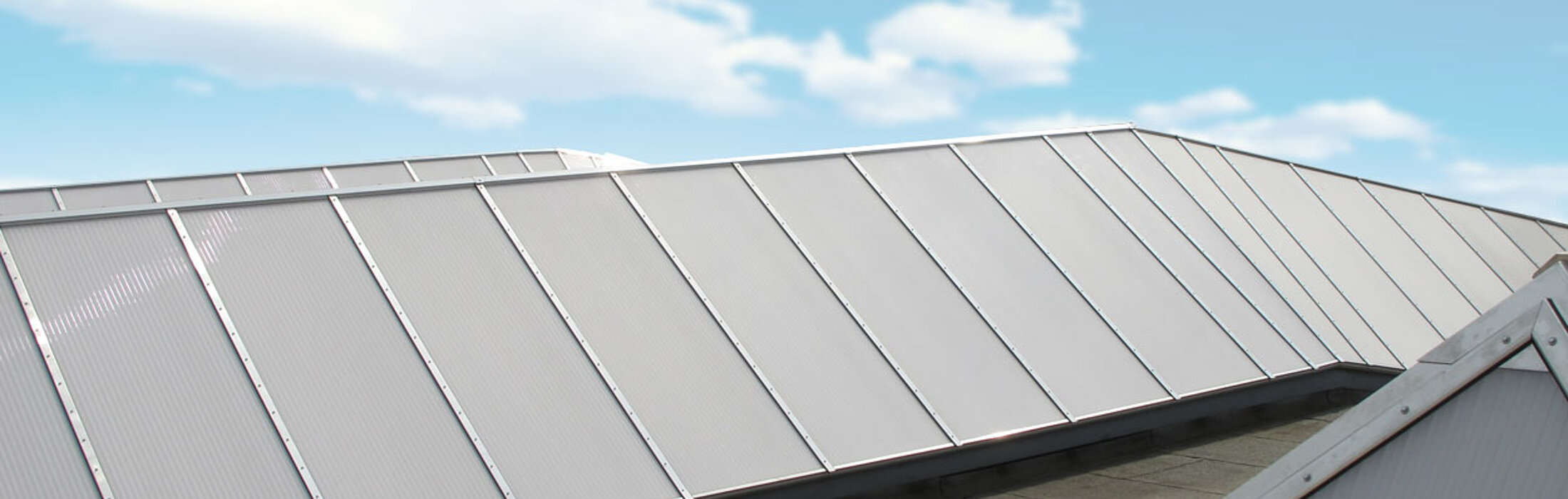

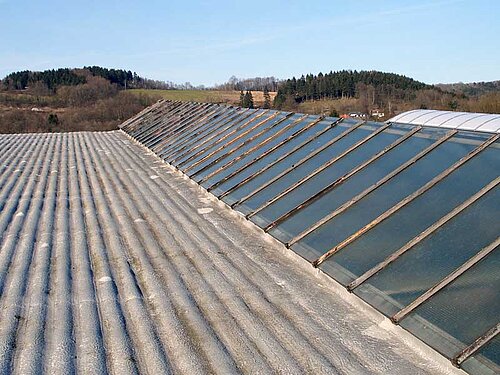

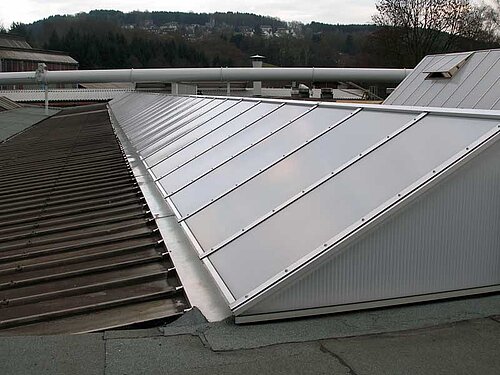

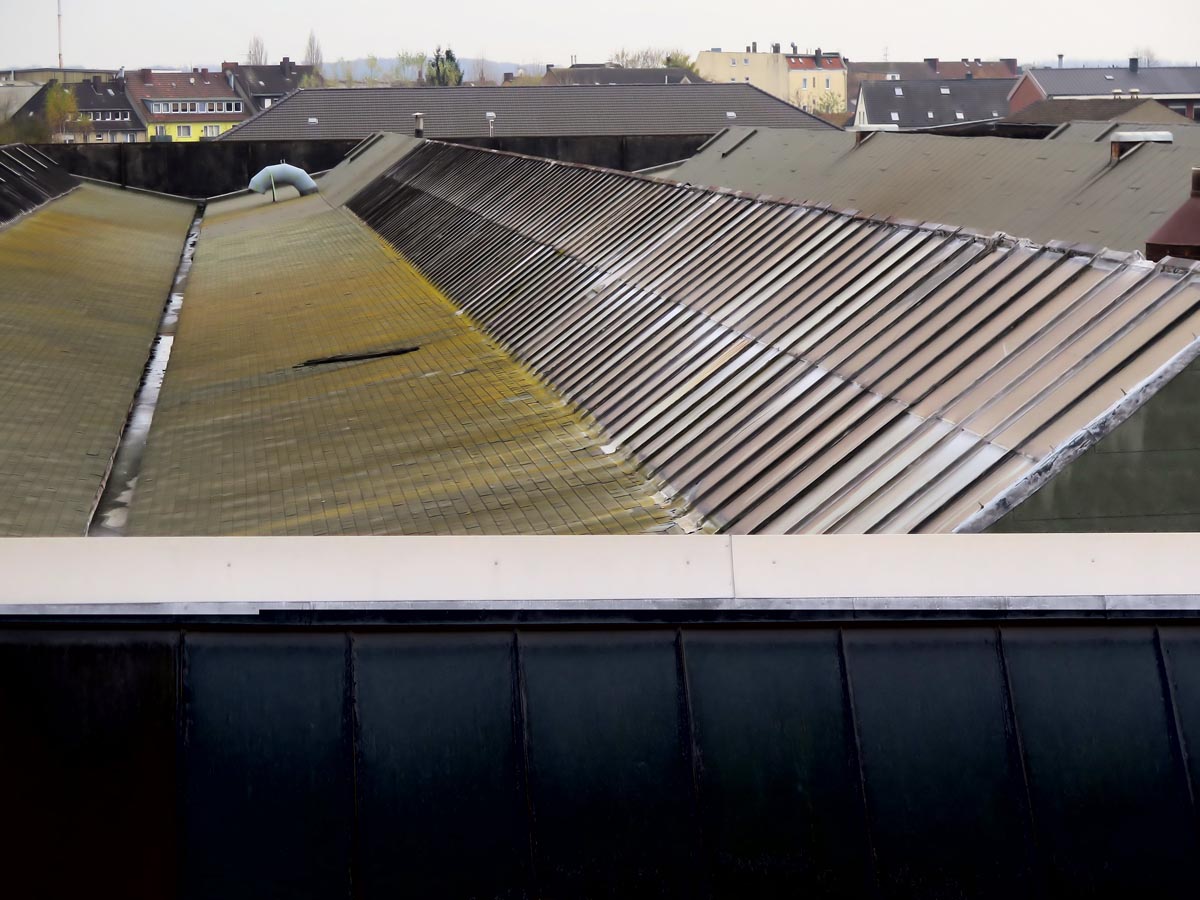

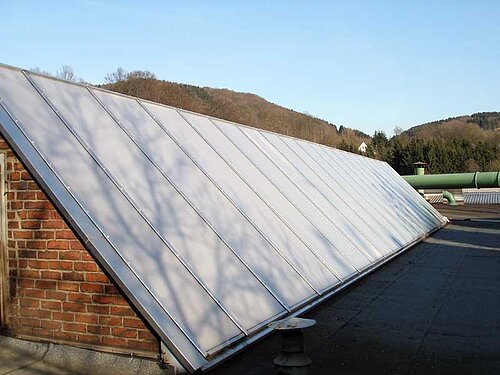

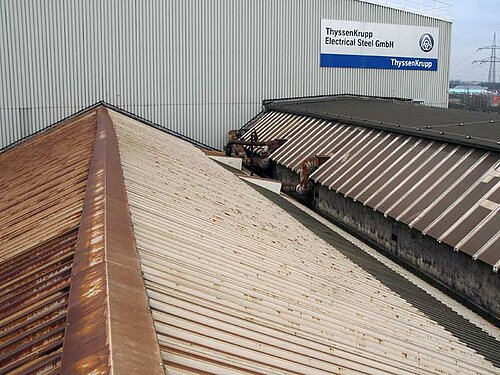

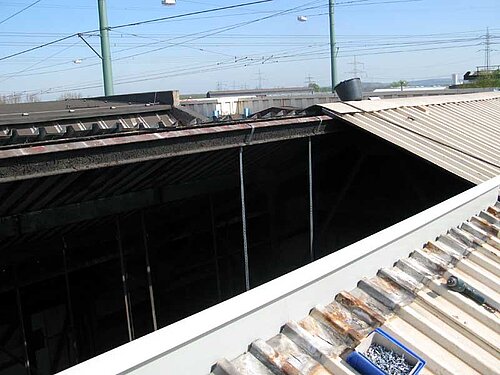

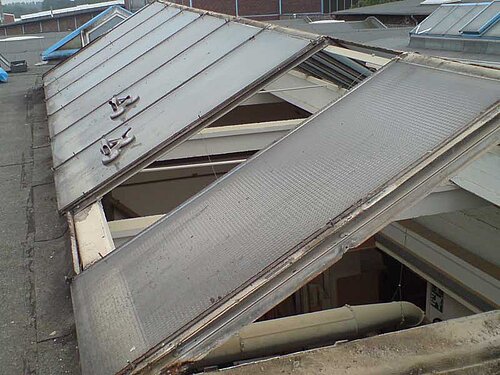

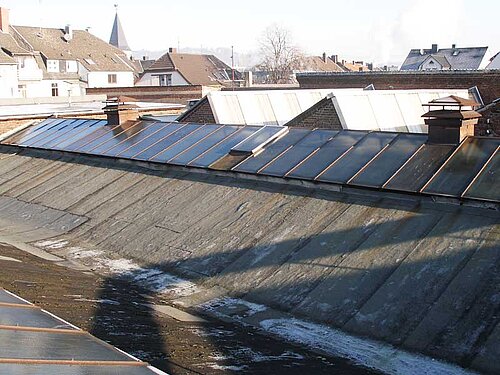

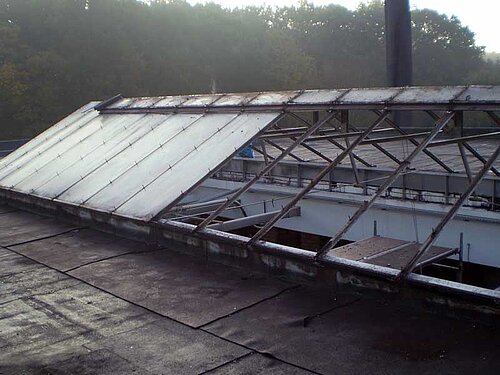

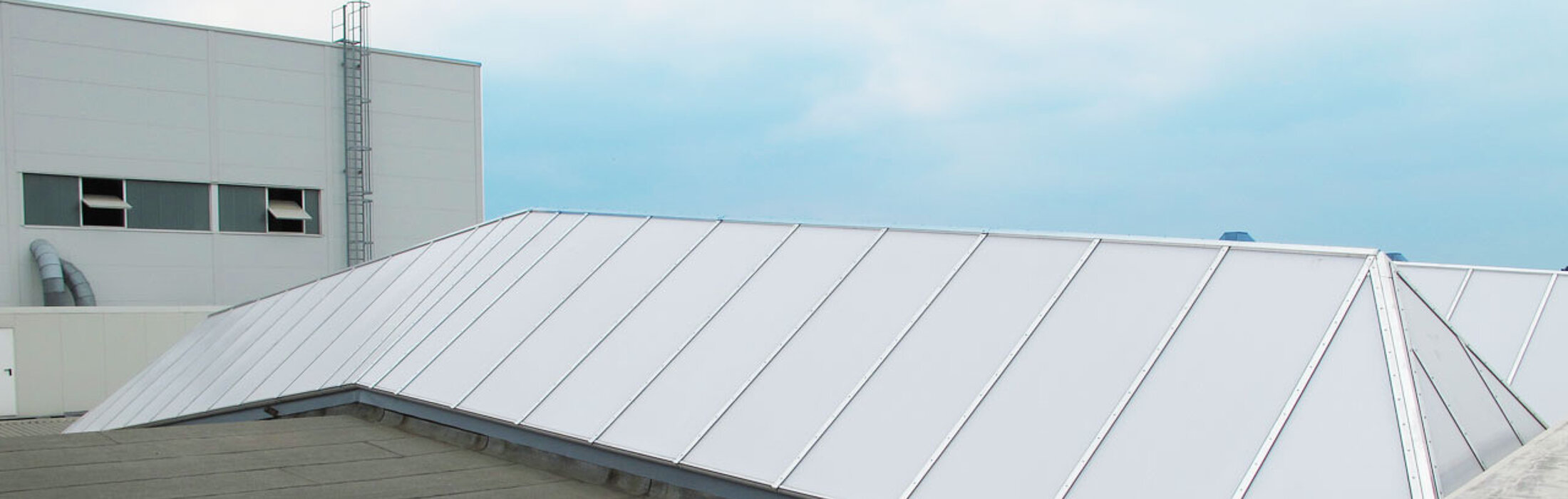

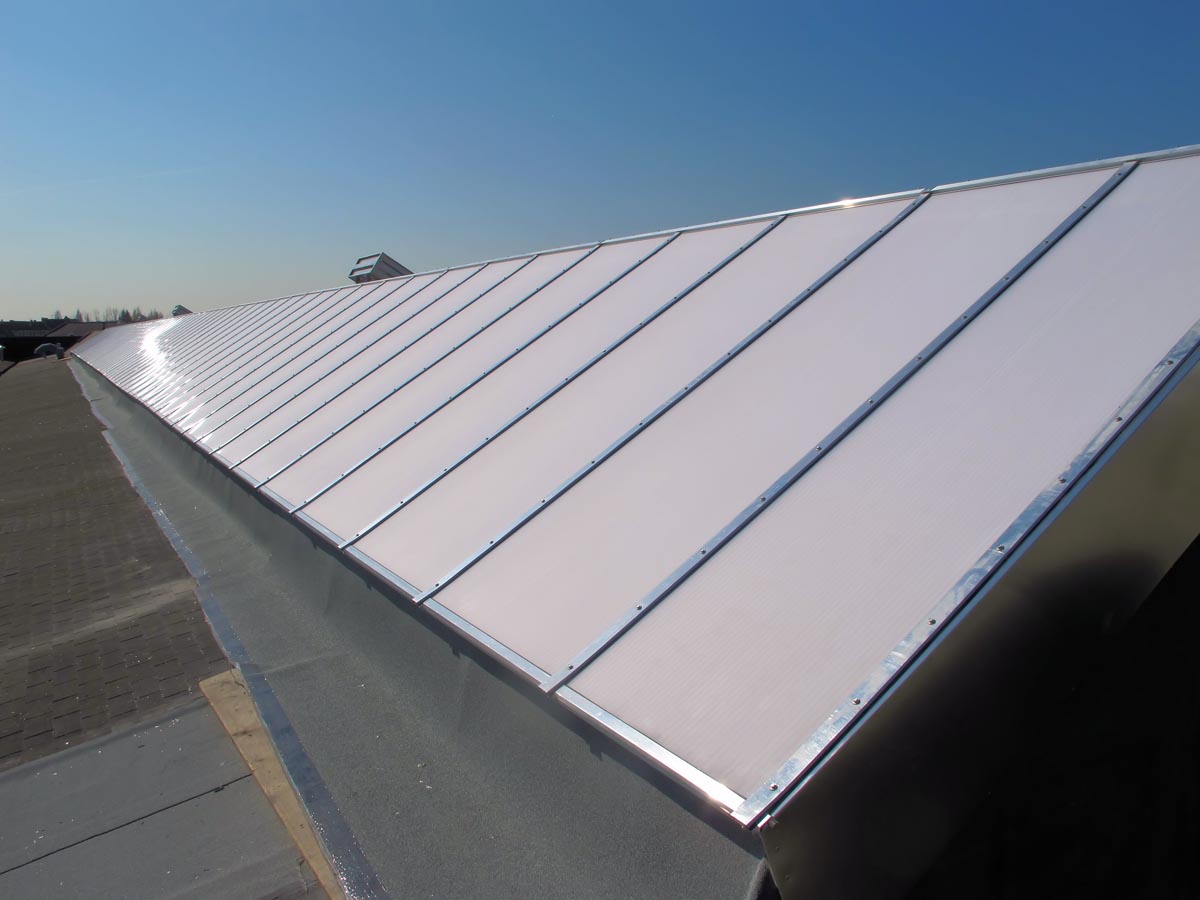

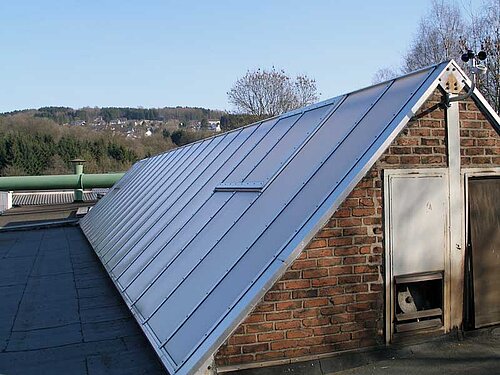

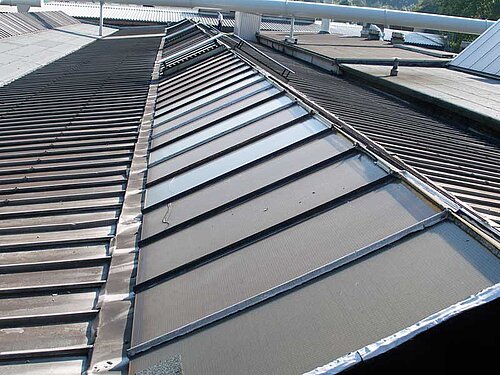

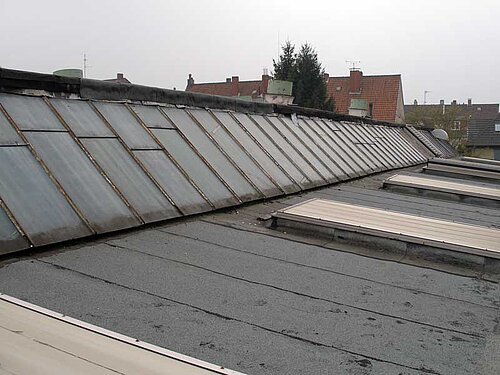

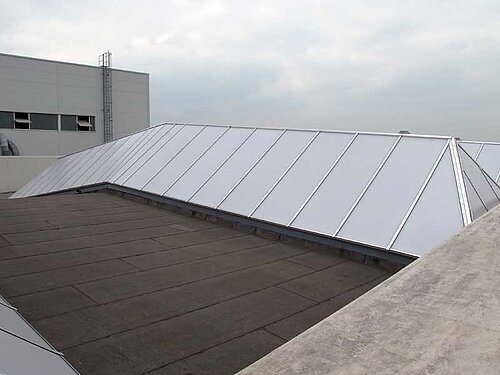

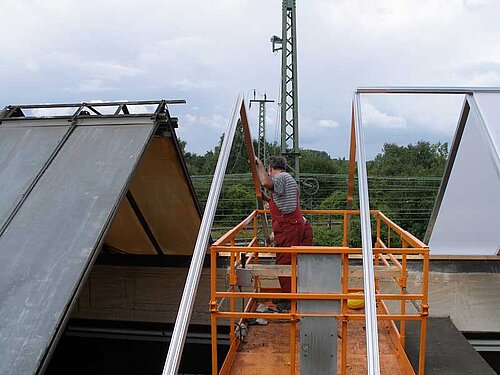

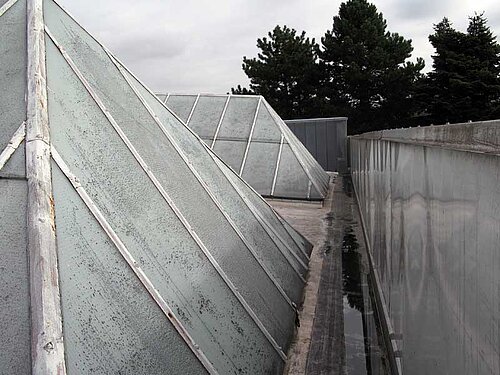

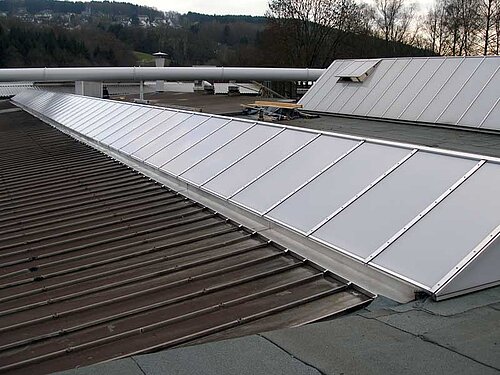

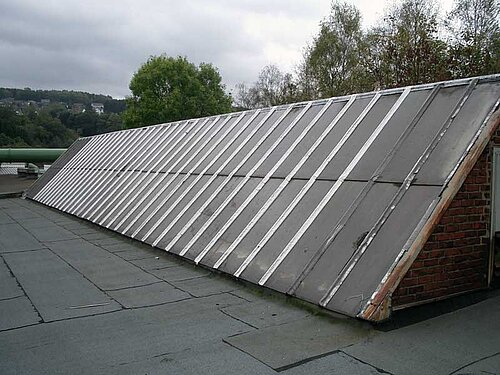

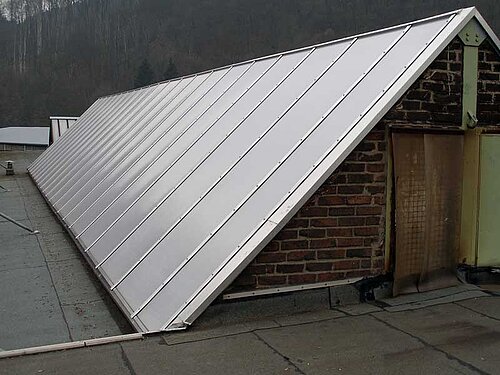

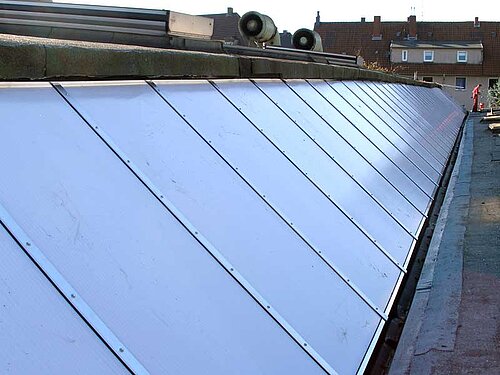

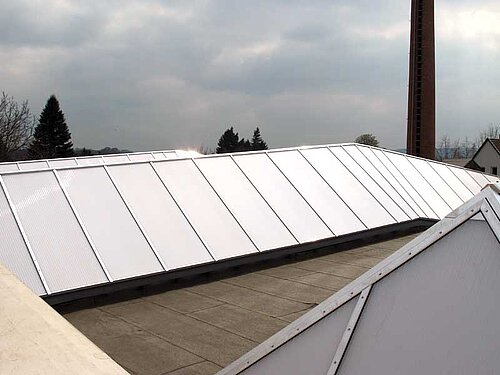

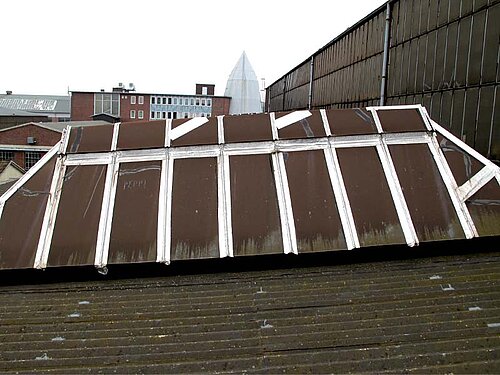

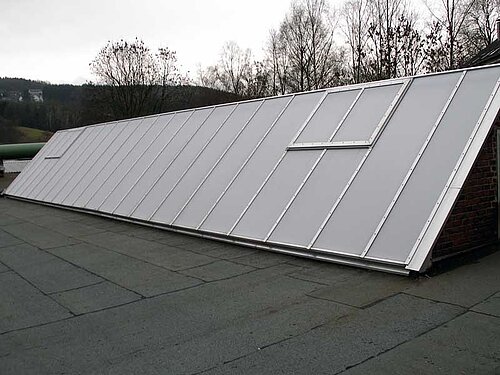

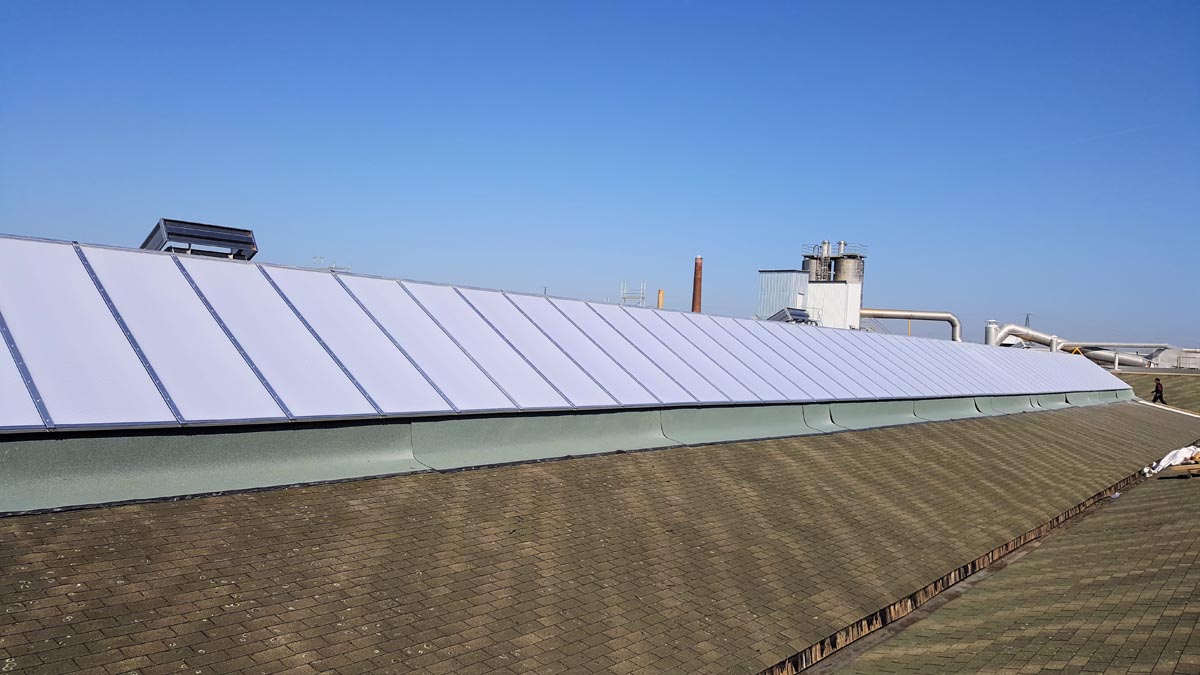

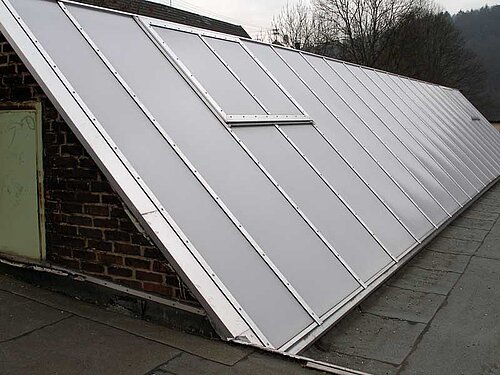

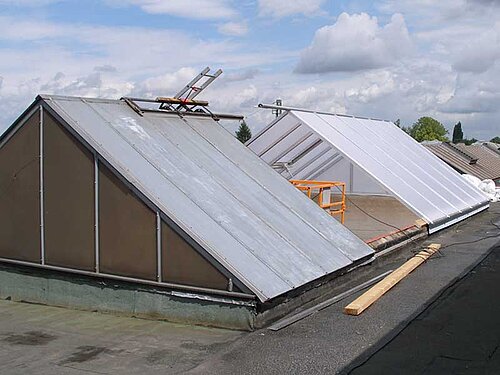

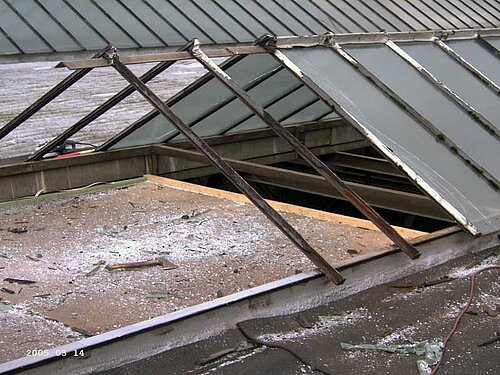

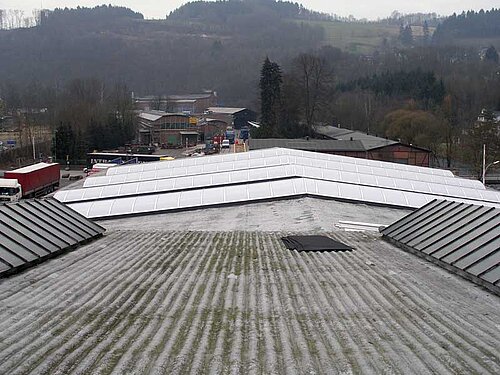

Sattellichtbänder

Sattellichtbänder sind gefragte Lösungen, die mit ihrem geringen Eigengewicht, guter Isolierung und Wärmedämmeffekten bei gleichzeitig absoluter Hagelschlagsicherheit überzeugen. Wir führen Sattellichtbänder 15° bis 60° geneigt und mit einer Seitenlänge von 1,5 bis 5,0 m aus. Die Verglasung erfolgt in Polycarbonat und wird wahlweise sprossenlos, mit bestehenden oder auch neuen Sprossen angefertigt. Die Aluminiumoberflächen sind zugblank oder in RAL-Farbe.

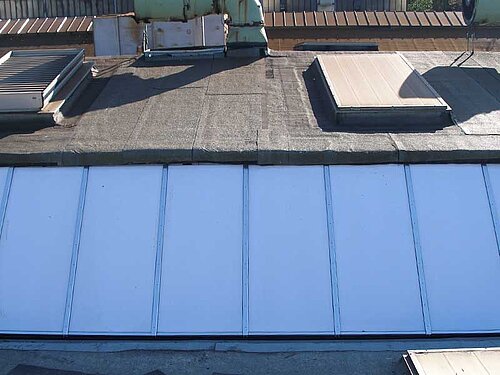

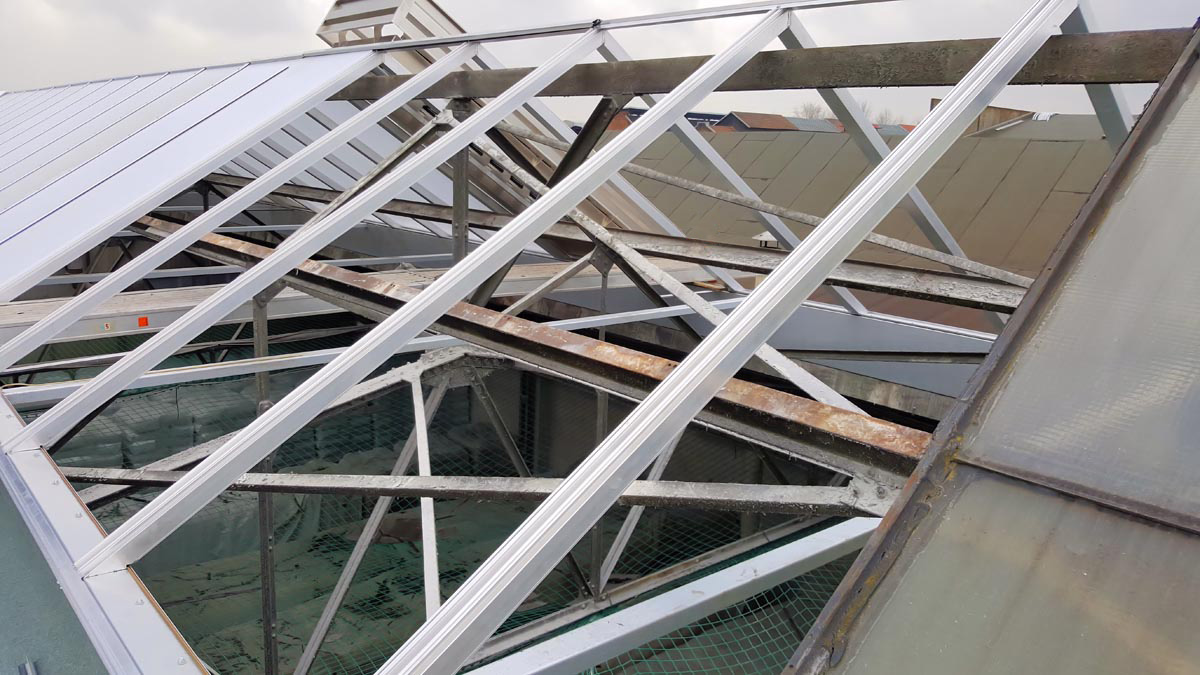

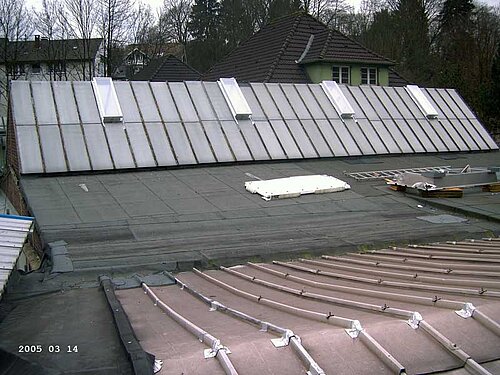

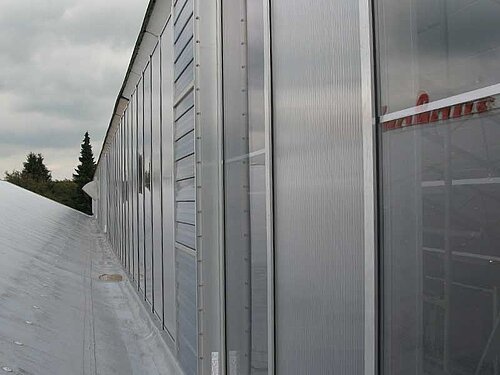

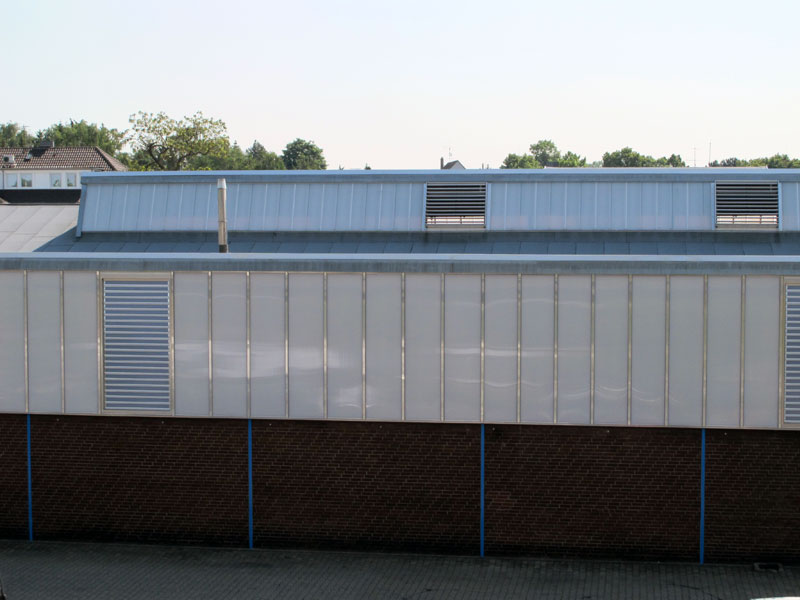

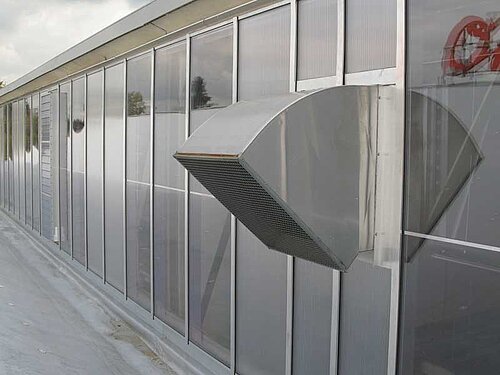

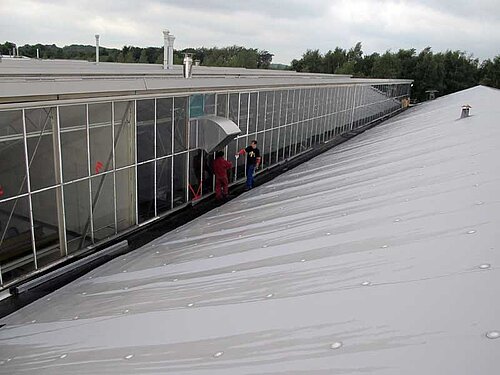

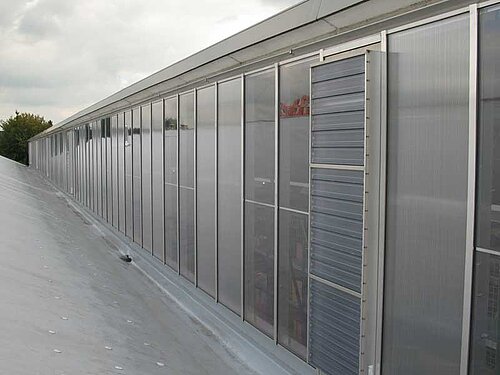

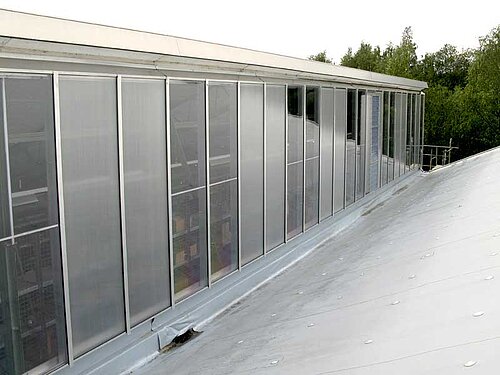

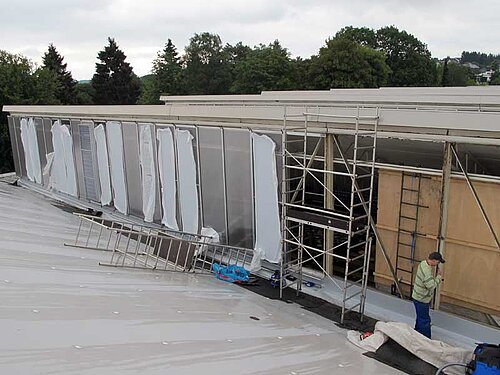

Fassadensanierung

Eine Fassadensanierung können wir in einem sprossenlosen System, aber auch unter Beibehaltung der vorhandenen Konstruktion durchführen. Insbesondere bei einer Sanierung mit neuen Sprossen und vorhandenen Mischverglasungen empfiehlt sich unser Profilsystem. Es kann die verschiedenen Verglasungen mit ihren unterschiedlichen Anforderungen optimal einbinden.

Polycarbonat-Hohlkammerplatten sind:

250-mal schlagzäher als Glas, daher hagelschlagsicher, Montage und Transport sind ohne Bruchrisiko,
einfach zu verlegen und zu verarbeiten, Zuschnitte mit handelsüblichen Werkzeugen, weitere Bearbeitung durch Kaltbiegen oder Warmformen,
aufgrund ihrer Plattenstruktur von geringem Gewicht besonders wirtschaftlich, da die Platten bei leichten und vom Aufbau her einfachen Unterkonstruktionen einsetzbar sind,
optimal wärmedämmend; es werden Ug-Werte bis 0,8 W/m²K, erzielt,
äußerst witterungsbeständig, die unlösbare UV-Schutzschicht schützt die Platten dauerhaft vor Umwelteinflüssen.

Polycarbonate sind Kunststoffe aus der Gruppe der synthetischen Polymere und der Familie der Polyester. 1953 wurde das erste industriell relevante Polycarbonat von Hermann Schnell bei der Bayer AG entwickelt. Dieses basierte auf 2,2-Bis(4-hydroxyphenyl)-propan (Bisphenol A) und wurde dann (wie auch andere Vertreter der Gruppe) als Makrolon® vermarktet. Eine weitere international bekannte Marke ist Lexan® vom Hersteller SABIC.

Details anzeigen

Name	Typ	Farben	Ausführungen	Dicke in mm	Gewicht in kg/m2	Ug-Wert in W/m2K
Makrolon® multi UV 4/10 – 6	4/10	farblos opal	IQ-Relax no drop	10	1,75	2,5
Makrolon® multi UV 3/16 – 20	3/16	farblos opal bronze	no drop	16	2,6	2,3
Makrolon® multi UV 5X/16 – 25	5X/16	farblos opal bronze	IQ-Relax ClimateControl	16	2,4	2,0
Makrolon® multi UV 6/16– 20	6/16	farblos opal	IQ-Relax no drop	16	2,8	1,82
Makrolon® multi UV 6/20-20	6/20	farblos opal	IQ-Relax	20	3,1	1,67
Makrolon® multi 5M/ 25-20	5M/25	farblos opal bronze	IQ-Relax	25	3,4	1,3
Makrolon® multi 5M/ 32-20	5M/32	farblos opal bronze	IQ-Relax	32	3,7	1,1
Makrolon® multi 5M/ 40-20	5M/40	farblos opal bronze	IQ-Relax	40	4,2	1,0

Details anzeigen

Grade-Color	Gauge (mm)	Weight (kg/m²)	Sound Red. value (dB)	U-Value (W/m²K)	Hail Impact Test (m/sec)	LT• D65 (%LT)	DST# (%DST)	TST# (%TST)	SHGC#	LSGR#	SC #
LT2UV103TS17 Clear Opal White Softlite	10 10 10	1.7 1.7 1.7	21 21 21	2.68 2.68 2.68	>21 >21 >21	73 61 72	71 59 67	75 66 72	0.75 0.66 0.72	0.97 0.92 1.00	0.86 0.76 0.83
LT2UV105R175 Clear Opal White Softlite	10 10 10	1.75 1.75 1.75	20 20 20	2.39 2.39 2.39	>21 >21 >21	65 60 62	61 58 58	65 59 64	0.65 0.59 0.64	1.00 1.02 0.97	0.95 0.68 0.74
LT2UV163TS27 Clear Opal White Softlite	16 16 16	2.7 2.7 2.7	21 21 21	2.27 2.27 2.27	>21 >21 >21	74 63 72	70 60 67	78 69 73	0.78 0.69 0.73	0.95 0.91 0.99	0.90 0.79 0.84
LT2UV163X28 Clear Opal White Softlite	16 16 16	2.8 2.8 2.8	22 22 22	2.10 2.10 2.10	>21 >21 >21	67 60 65	63 57 61	71 64 67	0.71 0.64 0.67	0.94 0.94 0.97	0.82 0.74 0.77
LT2UV166RS27 Clear Opal White Softlite	16 16 16	2.7 2.7 2.7	22 22 22	1.84 1.84 1.84	>21 >21 >21	61 52 59	57 49 55	64 60 67	0.64 0.60 0.67	0.95 0.87 0.88	0.74 0.69 0.77
LT2UV205RS33 Clear Opal White Softlite	20 20 20	3.3 3.3 3.3	22 22 22	1.77 1.77 1.77	>21 >21 >21	64 55	60 53	71 60	0.71 0.60	0.90 0.92	0.82 0.69
LT2UV205X32 Clear Opal White Softlite	20 20 20	3.2 3.2 3.2	22 22 22	1.69 1.69 1.69	>21 >21 >21	58 50 55	53	66 51 62	0.66 0.51 0.62	0.88 0.98 0.89	0.76 0.59 0.71
LT2UV256RS35 Clear Opal White Softlite	25 25 25	3.5 3.5 3.5	23 23 23	1.45 1.45 1.45	>21 >21 >21	58 49 56	54 47 52	66 63 60	0.66 0.63 0.60	0.88 0.78 0.93	0.76 0.72 0.70
LT2UV255X34 Clear Opal White Softlite	25 25 25	3.4 3.4 3.4	23 23 23	1.51 1.51 1.51	>21 >21 >21	57 49 54	52	65 54 61	0.65 0.54 0.61	0.88 0.91 0.89	0.70
LT2UV325X38 Clear Opal White Softlite	32 32 32	3.8 3.8 3.8	24 24 24	1.32 1.32 1.32	>21 >21 >21	55 48 54	54 46 50	65 48 59	0.65 0.48 0.59	0.85 1.00 0.92	0.75 0.55 0.68
LT2UV359X40 Clear Opal White Softlite	35 35 35	4.0 4.0 4.0	24 24 24	1.187 1.187 1.187	>21 >21 >21	51 44 47	49 43 44	53 49 49	0.53 0.49 0.49	0.96 0.90 0.96	0.61 0.56 0.56
LT2UV409X43 Clear Opal White Softlite	40 40 40	4.3 4.3 4.3	25 25 25	1.103 1.103 1.103	>21 >21 >21	51 43 45	49 42 43	52 48 48	0.52 0.48 0.48	0.98 0.90 0.94	0.52 0.55 0.55
LT2UV459X45 Clear Opal White Softlite	45 45 45	4.5 4.5 4.5	26 26 26	1.036 1.036 1.036	>21 >21 >21	50 42 46	48 42 44	52 47 49	0.52 0.47 0.49	0.96 0.89 0.94	0.52 0.54 0.56

Definitions

Light Transmission D65 (% LT):
Percentage of the incident visible light that passes through the sheet.
Direct Solar Transmission (%DST):
Percentage of incident solar radiation that passes directly through the sheet.
Total Solar Transmission (%TST):
The percentage of incident solar radiation transmitted by an object which includes the direct solar transmission plus the part of the solar absorption reradiated inward.
Solar Heat Gain Coefficient (SHGC):
G-value is the total solar energy that enters the interior of a building, divided by 100.
Shading Coefficient (SC):
The ratio of the total solar radiation transmitted by a given material to that transmitted by normal 3 mm glass, whose light transmission is 87%. SC=%TST/87.
Light to Solar Gain Ratio (LSGR):
The ratio between total light transmission (LT) and the total solar transmission (TST).
