NRA-Lichtkuppeln
Pneumatisch RWA 165º System
- Ohne Lüftung
- Typ BG-1
- Mit Lüftung
- E-Motor Typ BG-2
- Hilfzylinder Typ BG-3
- Doppelhubz. Typ BG-3 DH
| Lichtes Mass-OLW (D) in cm | Dachaussparrung-OKD in cm | Ag m2 | Typ Eckspoiler | Aw m2 mit Eckspoiler | Aw m2 ohne Eckspoiler |
|---|---|---|---|---|---|
| 80 x 80 | 100 x 100 | 1.000 | n/v | n/v | 0.600 |
| 80 x 130 | 100 x 150 | 1.500 | 1 | 0.975 | 0.900 |
| 80 x 180 | 100 x 200 | 2.000 | 2 | 1.300 | 1.200 |
| 80 x 220 | 100 x 240 | 2.400 | 2 | 1.560 | 1.440 |
| 80 x 230 | 100 x 250 | 2.500 | 2 | 1.625 | 1.500 |
| 100 x 100 | 120 x 120 | 1.440 | 1 | 0.936 | 0.864 |
| 100 x 130 | 120 x 150 | 1.800 | 1 | 1.175 | 1.080 |
| 100 x 160 | 120 x 180 | 2.160 | 3 | 1.404 | 1.188 |
| 100 x 220 | 120 x 240 | 2.880 | 3 | 1.958 | 1.584 |
| 100 x 230 | 120 x 250 | 3.000 | 3 | 2.040 | 1.650 |
| 105 x 105 | 125 x 125 | 1.563 | 1 | 1.016 | 0.938 |
| 105 x 230 | 125 x 250 | 3.125 | 3 | 2.122 | 1.719 |
| 130 x 130 | 150 x 150 | 2.250 | 1 | 1.575 | 1.283 |
| 130 x 160 | 150 x 180 | 2.700 | 1 | 1.890 | 1.539 |
| 130 x 190 | 150 x 210 | 3.150 | 1 | 2.205 | 1.764 |
| 130 x 220 | 150 x 240 | 3.600 | 4 | 2.520 | 1.980 |
| 130 x 230 | 150 x 250 | 3.750 | 4 | 2.625 | 2.062 |
| 130 x 280 | 150 x 300 | 4.500 | 4 | 2.925 | 2.340 |
| 160 x 160 | 180 x 180 | 3.240 | 3 | 2.268 | 1.782 |
| 160 x 220 | 180 x 240 | 4.320 | 3 | 3.024 | 2.376 |
| 160 x 230 | 180 x 250 | 4.500 | 3 | 3.150 | 2.475 |
| 160 x 280 | 180 x 300 | 5.400 | 4 | 3.510 | 2.754 |
| 180 x 180 | 200 x 200 | 4.000 | 4 | 2.800 | 2.200 |
| 180 x 280 | 200 x 300 | 6.000 | 5 | 3.900 | 3.000 |
| 200 x 200 | 220 x 220 | 4.840 | 4 | 3.388 | 2.662 |
| 220 x 220 | 240 x 240 | 5.760 | 4 | 4.032 | 3.168 |
Elektrisches RWA 165º System
- Typ BG-E
- Typ BG-E-TP
| Lichtes Mass-OLW (D) in cm | Dachaussparrung-OKD in cm | Ag m2 | Typ Eckspoiler | Aw m2 mit Eckspoiler | Aw m2 ohne Eckspoiler | Typ Motor |
|---|---|---|---|---|---|---|
| 80 x 80 | 100 x 100 | 1.000 | n/v | n/v | 0.600 | 24V/2A |
| 80 x 130 | 100 x 150 | 1.500 | 1 | 0.975 | 0.900 | 24V/2,6A |
| 80 x 180 | 100 x 200 | 2.000 | 2 | 1.300 | 1.200 | 24V/2,6A |
| 100 x 100 | 120 x 120 | 1.440 | 1 | 0.936 | 0.864 | 24V/4A |
| 100 x 130 | 120 x 150 | 1.800 | 1 | 1.175 | 1.080 | 24V/4A |
| 100 x 160 | 120 x 180 | 2.160 | 3 | 1.404 | 1.188 | 24V/4A |
| 100 x 220 | 120 x 240 | 2.880 | 3 | 1.958 | 1.584 | 24V/4A |
| 100 x 230 | 120 x 250 | 3.000 | 3 | 2.040 | 1.650 | 24V/4A |
| 105 x 105 | 125 x 125 | 1.563 | 1 | 1.016 | 0.938 | 24V/4A |
| 105 x 230 | 125 x 250 | 3.125 | 3 | 2.122 | 1.719 | 24V/4A |
| 130 x 130 | 150 x 150 | 2.250 | 1 | 1.575 | 1.283 | 24V/6A |
| 130 x 160 | 150 x 180 | 2.700 | 1 | 1.890 | 1.539 | 24V/6A |
| 130 x 190 | 150 x 210 | 3.150 | 1 | 2.205 | 1.764 | 24V/6A |
| 160 x 160 | 180 x 180 | 3.240 | 3 | 2.268 | 1.782 | 24V/6A |
Technische Beschreibung
IVA RWA-Systeme sind nach EN 12101-2 (CE) und VDS 2159 geprüft und zugelassen. Die langjährige Erfahrung von IVA bedeutet für den Verwender Sicherheit in Planung, Ausführung und Wartung.
IVA RWA-Systeme sorgen im Brandfall dafür, das Rauch und Wärme innerhalb eines Brandabschnittes abgeführt werden können, um:
- Personenschäden zu verhindern, in dem die Flucht- und Rettungswege gegen Rauch und Hitzeaufbau ausreichend gesichert sind;
- die Konstruktion von Gebäuden geschützt wird, um eine Temperaturausbreitung zu vermindern;
- die Einrichtungen von Gebäuden wirkungsvoller zu schützen, in dem Rauch und Feuer länger im Brandabschnitt begrenzt werden;
- die Feuerwehr schnell und zielstrebig das Feuer bekämpfen kann.

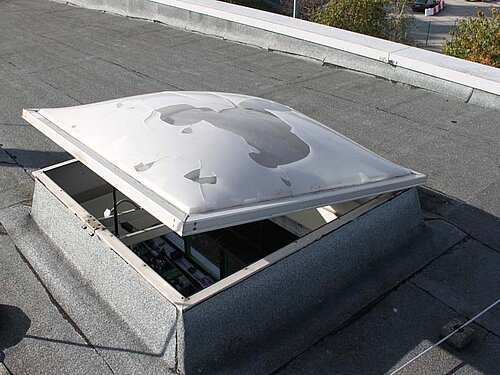

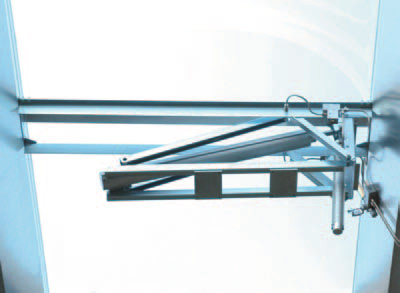

Jedes IVA RWA-System wird als Basissystem (Typ BG-1) mit automatischer Öffnung bei 68°C durch Thermophiole und Thermoventil geliefert. Der RWA Beschlag wird standardmäßig in einem verstärktem Polyester Aufsatzkranz (Typ E30) mit verstärktem PVC Lüfterrahmen vormontiert. Das Basissystem kann zusätzlich für die tägliche Belüftung mit einem E-Motor (Typ BG-2) oder mit einem pneumatischem Lüftungszylinder (Typ BG-3) oder einem Doppelhubzylinder (Typ BG-3-DH) ausgerüstet werden (Typ BG-3 und Typ BG-3-DH nur wenn Druckluft vorhanden ist).
Es ist auch möglich die RWA Funktion elektrisch auszuführen. Der pneumatische Hauptzylinder wird durch einen 24 Volt Elektroantrieb (Typ BG-E) ersetzt. Durch die vereinfachte Steuerungsmöglichkeit ist diese besonders für kleinere Hallen geeignet.
Für Treppenhäuser wird die Standartsteuerung zu Grunde gelegt (Typ BG-E-TP).
IVA RWA-Systemen werden als Standard vormontiert geliefert, damit eine vereinfachte Montage auf dem Dach gewährleistet ist.

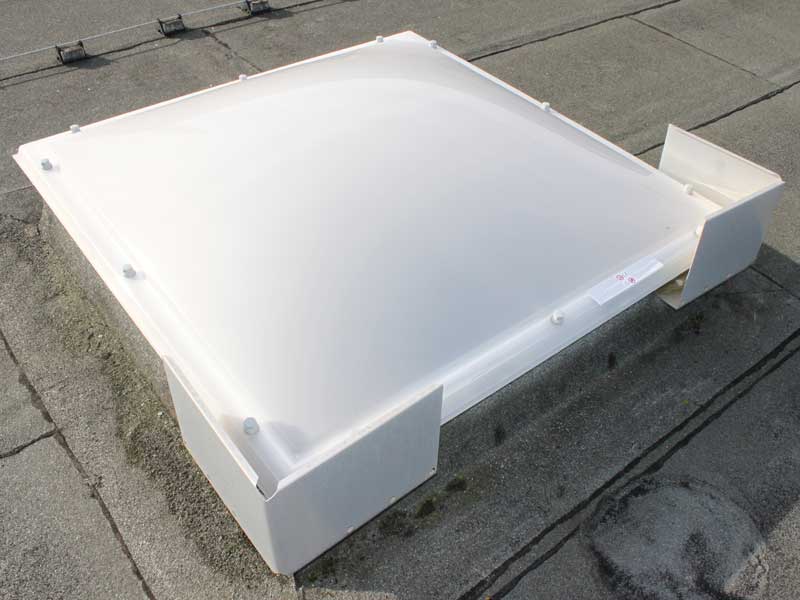

- System BG-1
Doppelschalig Acryl Lichkuppel + verstärkten PVC-Lüfterrahmen + GFK Aufsatzkranz Typ E30 und RWA Beschlag mit pneumatischen Zylinder - System BG-2
System BG-1 mit elektrischer Lüftung 230V/300mm Hub - System BG-3
System BG-1 mit pneumatischer Lüftung mit Hilfszylinder 300mm Hub - System BG-3-DH
System BG-1 mit pneumatischer Lüftung durch Doppelhubzylinder 300mm Hub - System BG-E
System BG-1 mit 24V Elektrobeschlag anstatt pneumatischen Zylinder - System BG-E-TP
Treppenhaussystem System BG-E mit Zentrale 2-1-4A, + Rauchmelder + 2x Meldetaster + Aufputzschalter

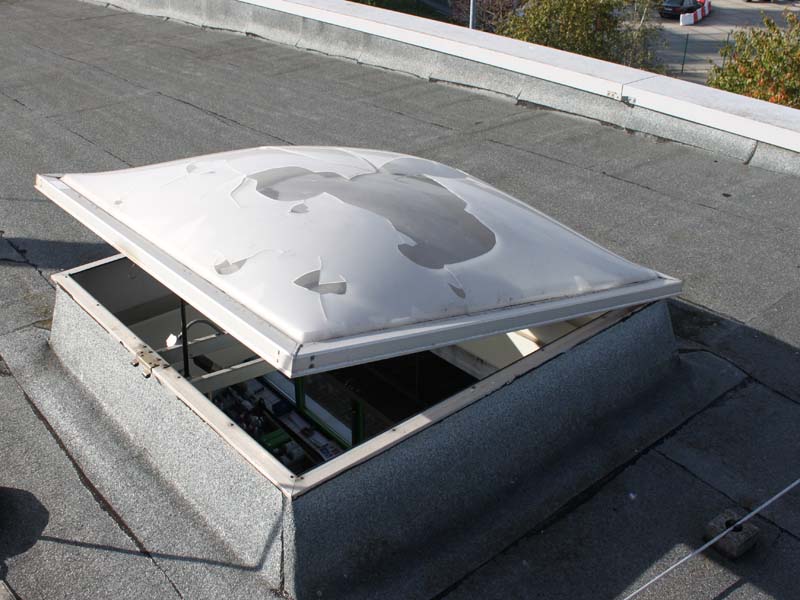

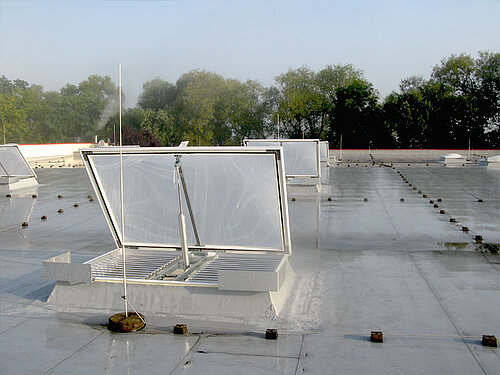

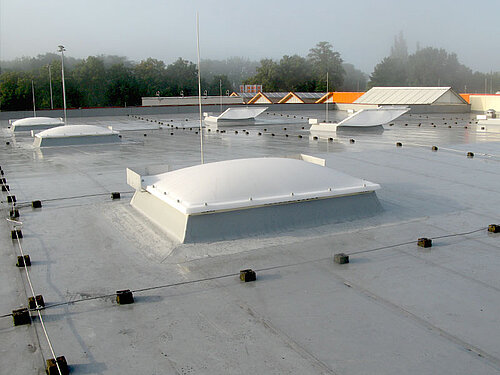

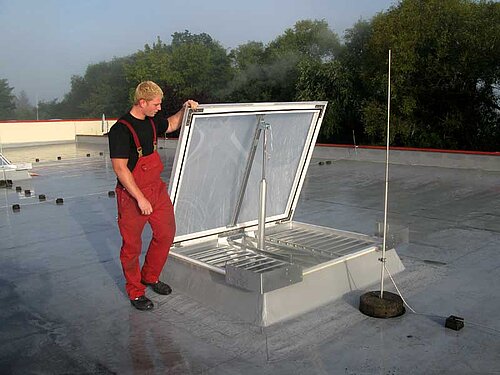

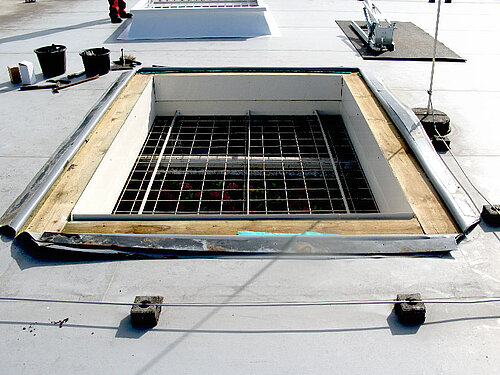

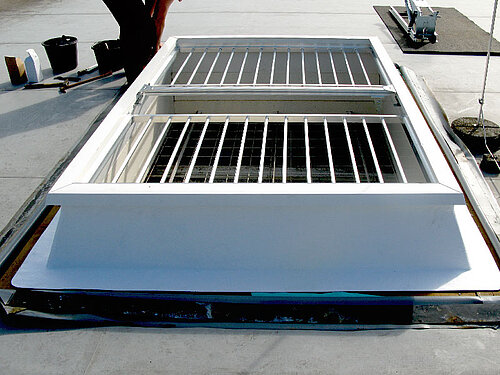

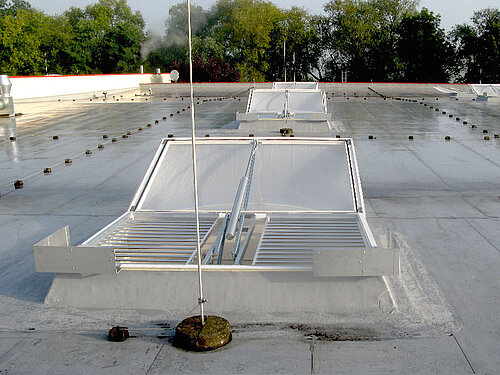

OBI Kaufland

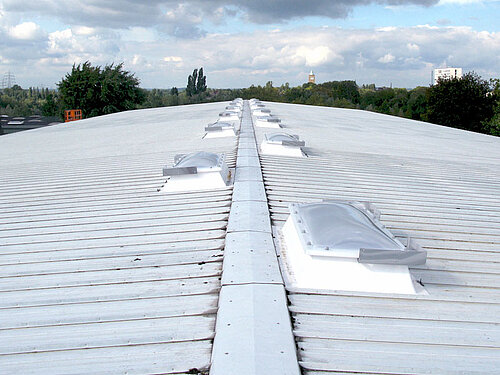

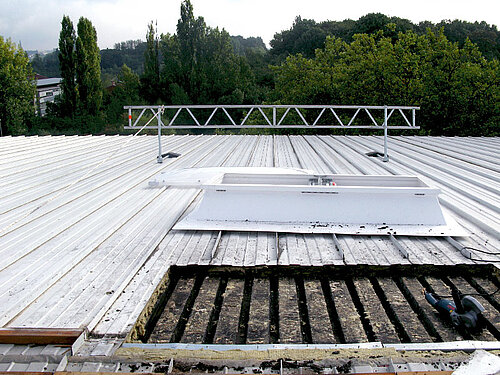

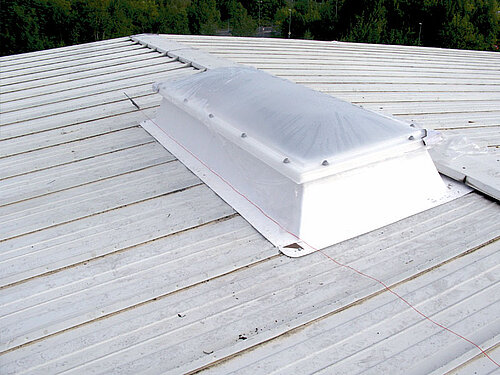

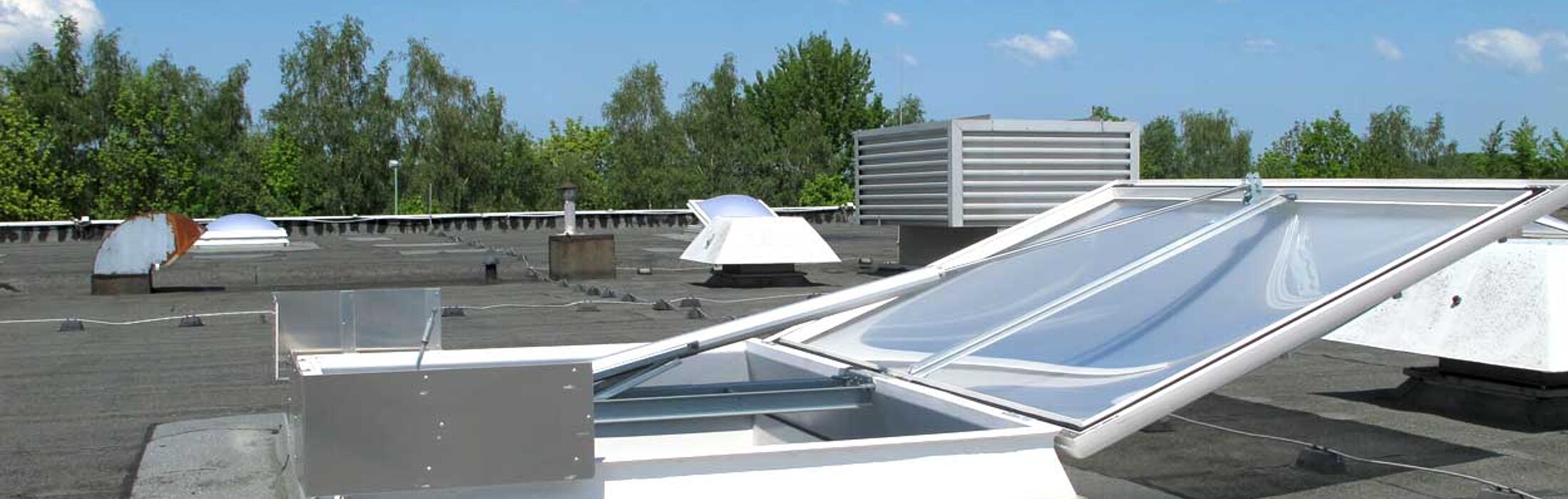

S&P Logistik

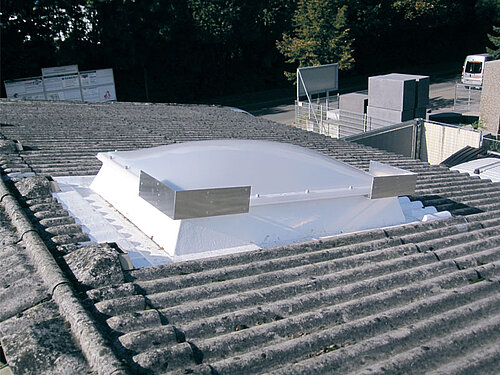

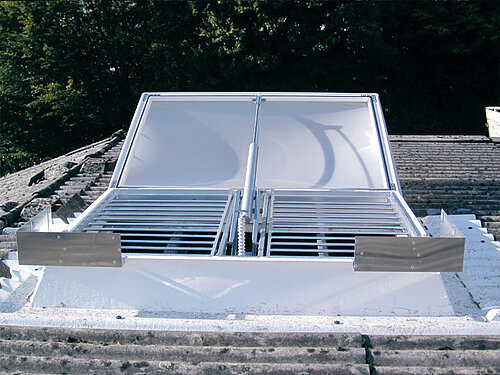

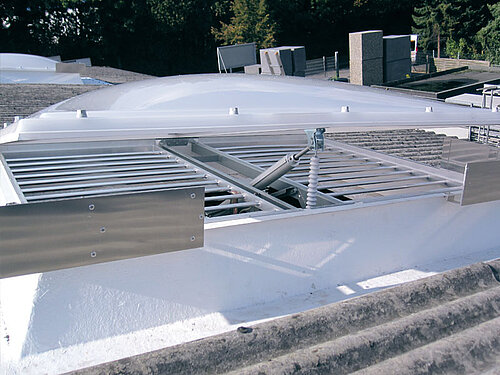

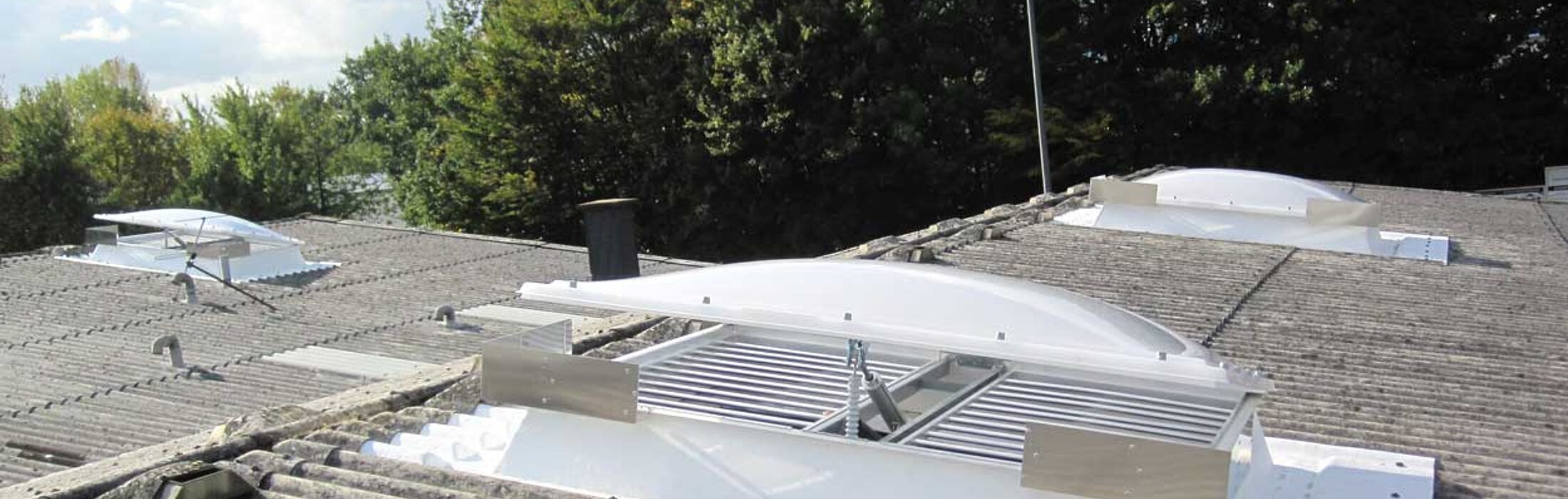

Graßhoff Langenfeld

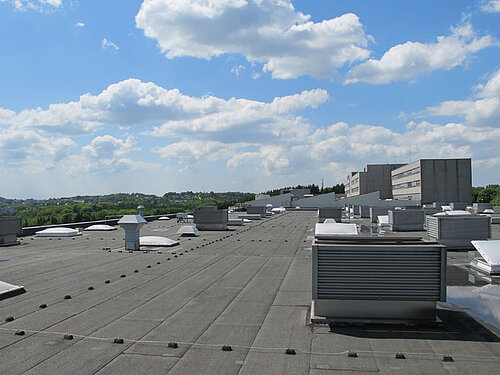

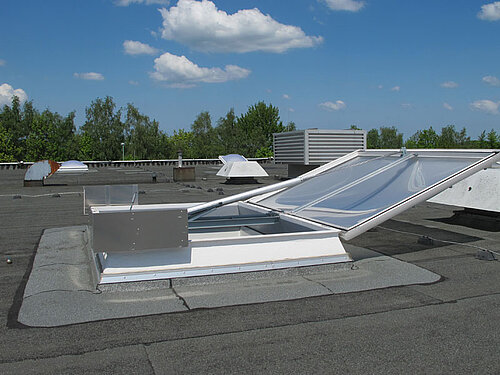

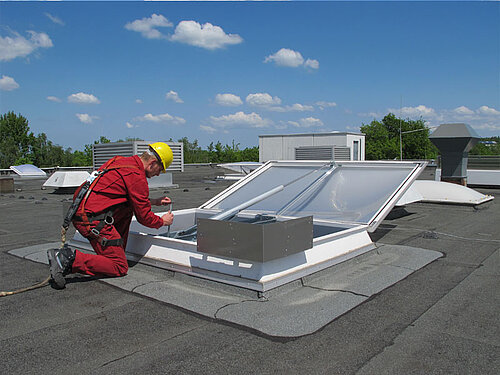

Kostal Lüdenscheid
Hagener Straßenbahn
