NRA-Doppel- & Einzelklappen

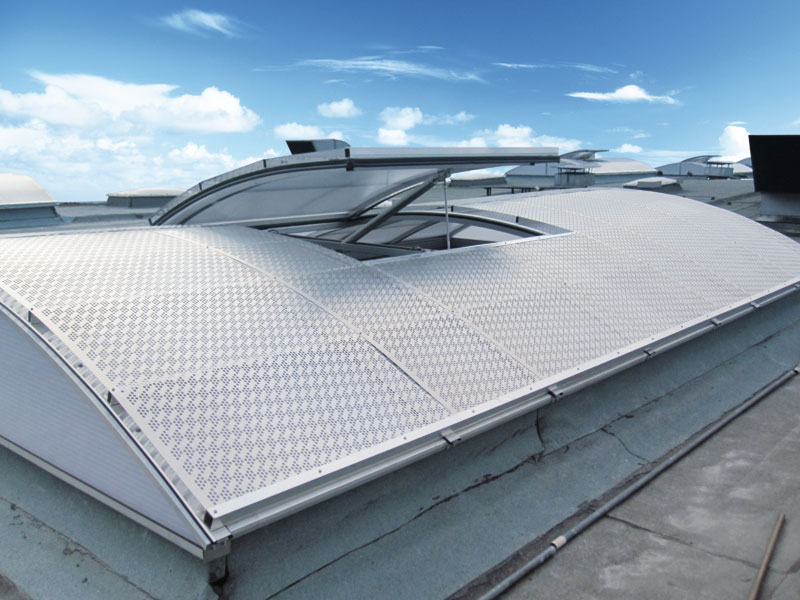

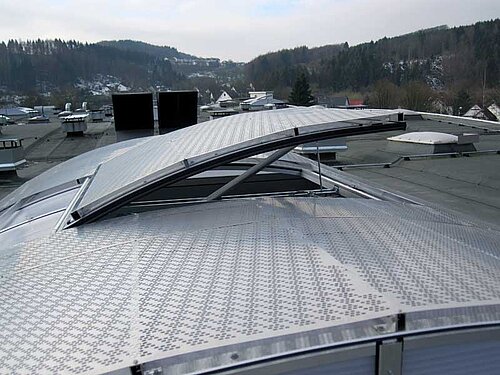

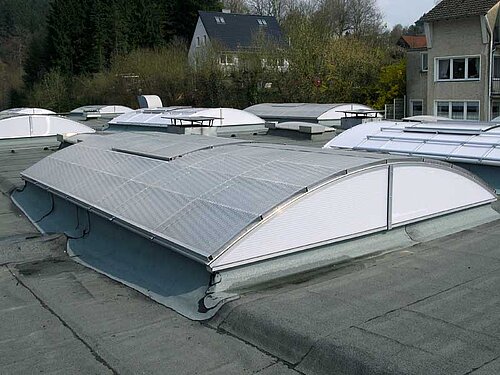

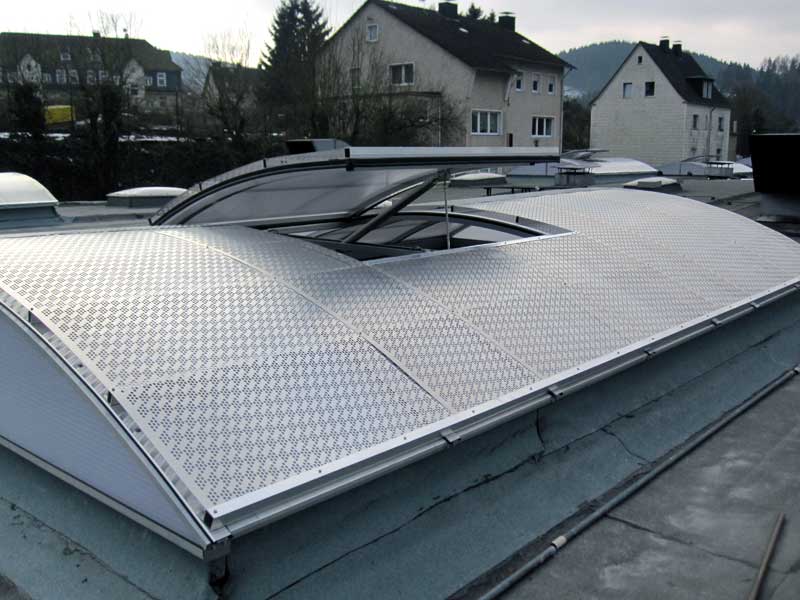

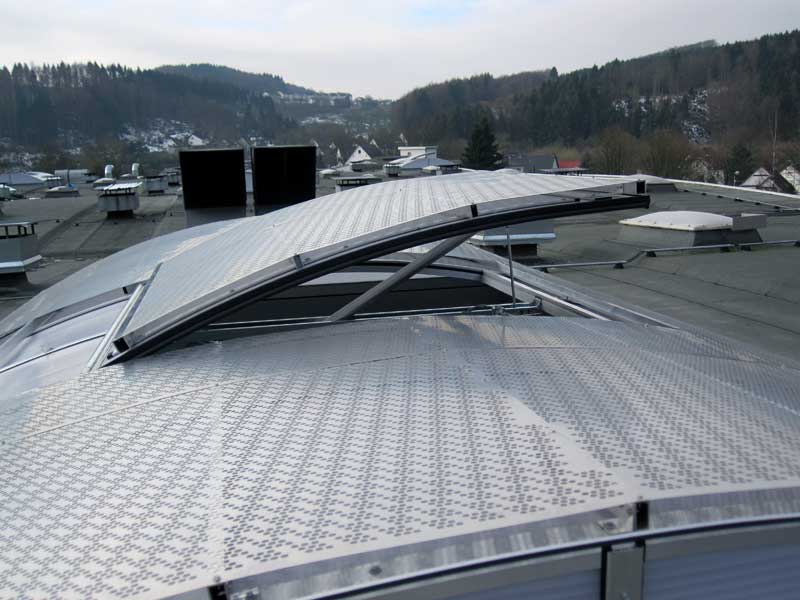

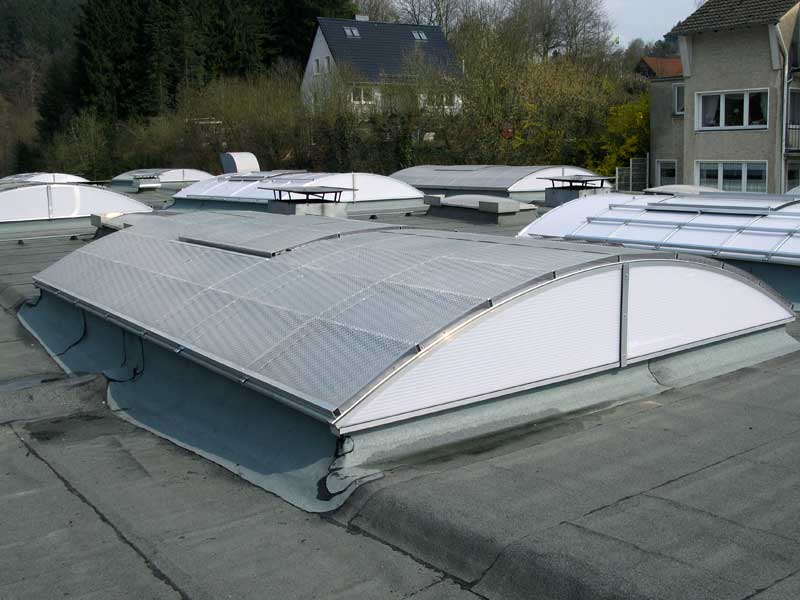

NRA für gewölbte Lichtbänder
Lichtbänder in gewölbter Form dienen als Oberlichtelemente der natürlichen Belichtung. Sie sind aus lichtdurchlässigen Elementen und in unterschiedlichen Flügelmaßen erhältlich. Die angebotene Technik ist ein System der natürlichen Entrauchung (NRA) und in die Lichtbänder integriert.
Details anzeigen

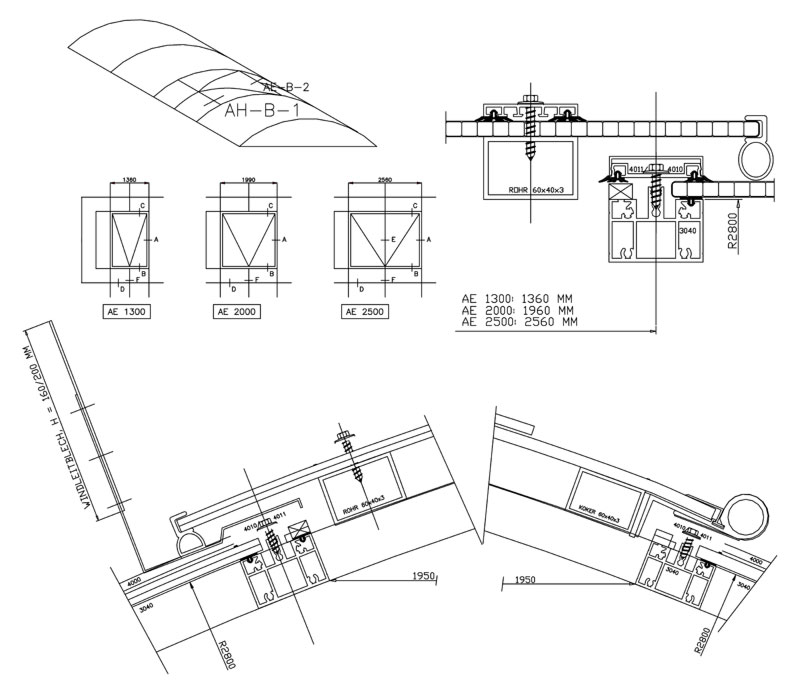

| AE 1300 RWA Klappe | |||
|---|---|---|---|
| Öffnungswinkel | Grad | 165° | |
| Flügelmaß | mm | 1.300 x 1.950 | |
| Aw m² | ohne Windleitwand | 1,268 | |
| Aw m² | mit Windleitwand | 1,648 | |
| AE 2000 RWA Klappe | |||
| Öffnungswinkel | Grad | 165° | |
| Flügelmaß | mm | 1.900 x 1.950 | |
| Aw m² | ohne Windleitwand | 1,667 | |
| Aw m² | mit Windleitwand | 2,408 | |
| AE 2500 RWA Klappe | |||
| Öffnungswinkel | Grad | 165° | |
| Flügelmaß | mm | 2.500 x 1.950 | |
| Aw m² | ohne Windleitwand | 2,194 | |
| Aw m² | mit Windleitwand | 3,169 |

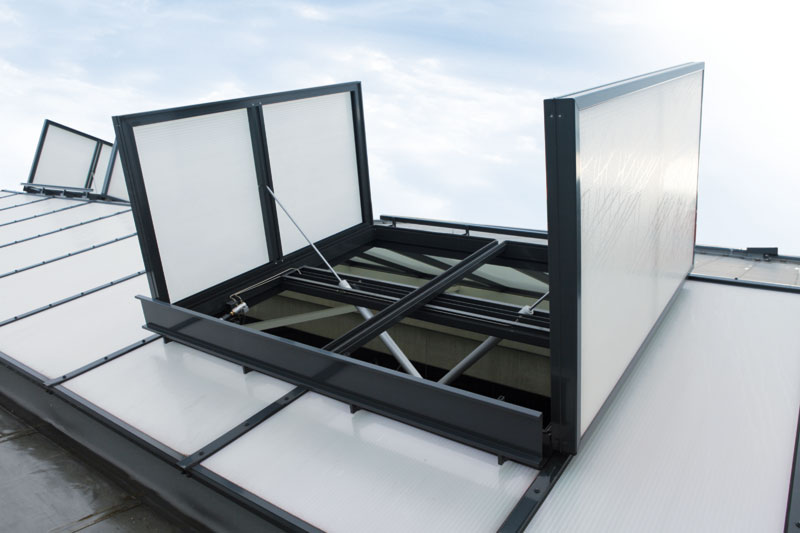

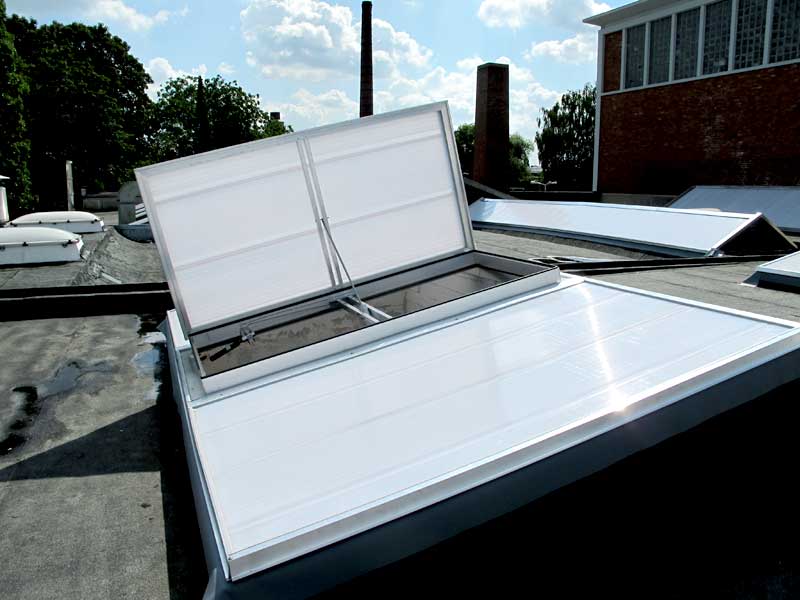

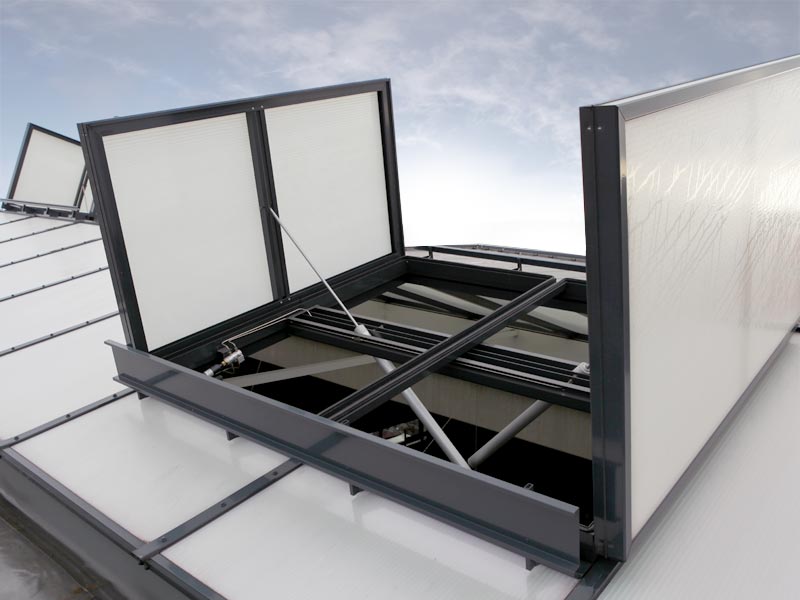

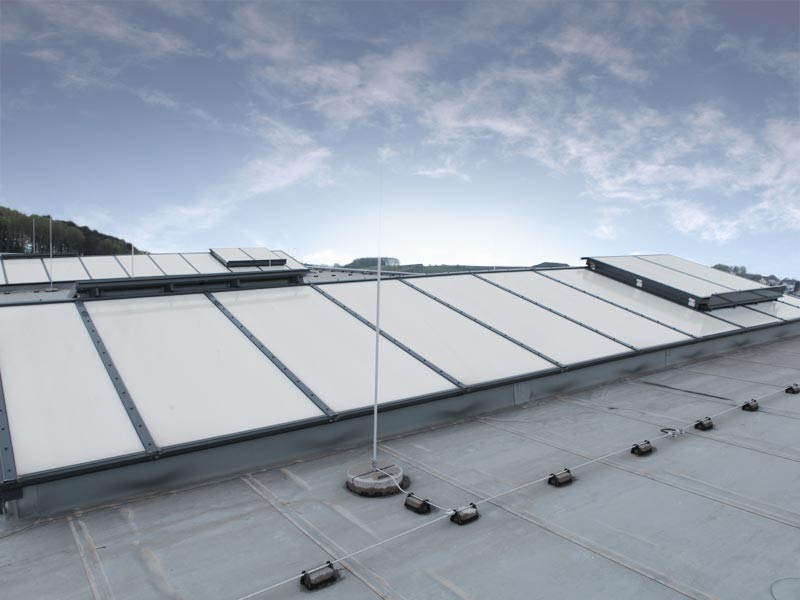

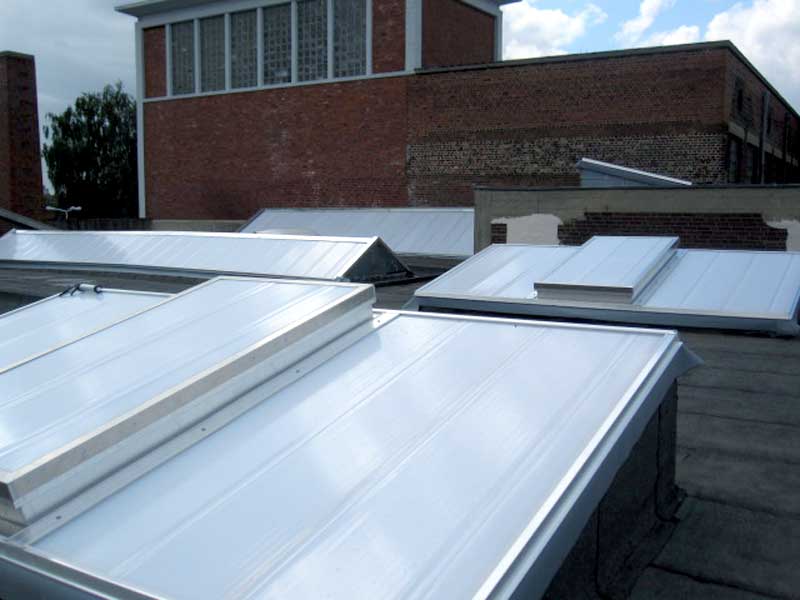

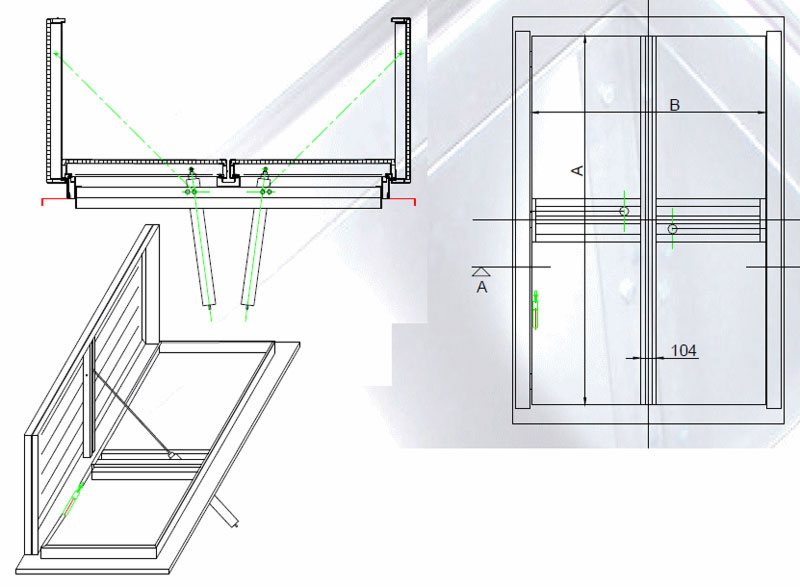

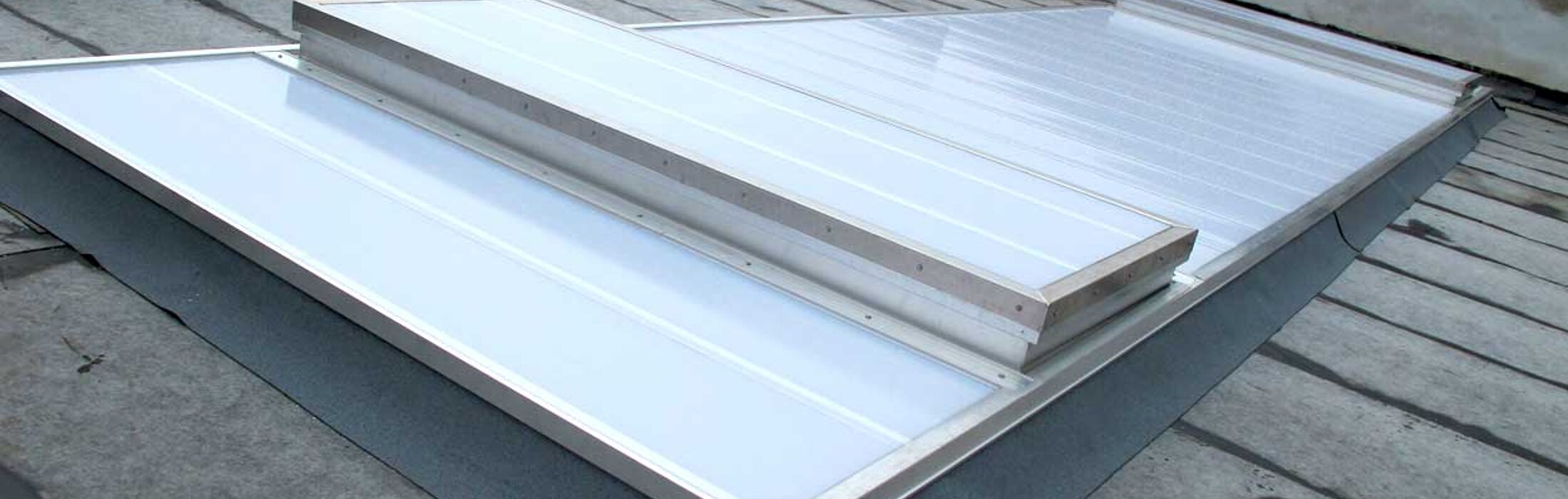

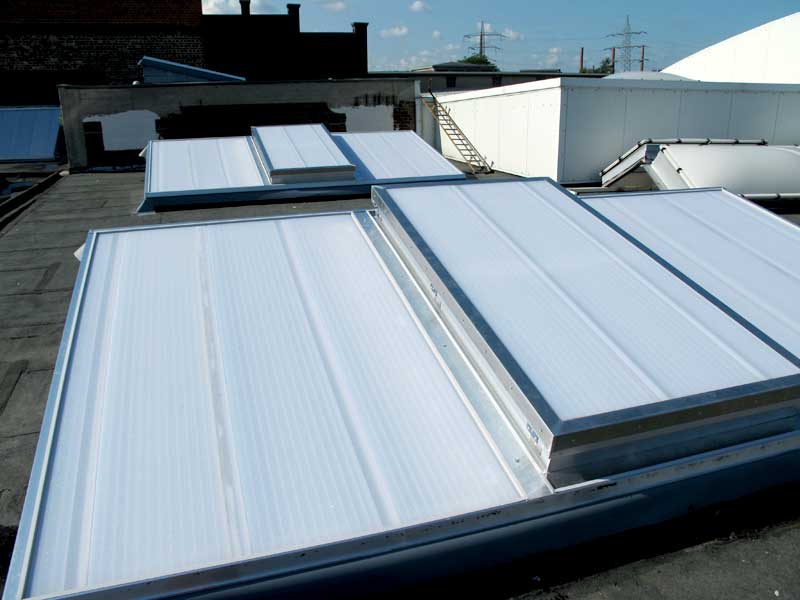

NRA-Doppel- & Einzelklappen
Doppelklappen sind Elemente der natürlichen Entrauchung (NRA). Wir bieten sie für Lichtbänder in zahlreichen Varianten an. Doppelklappen dienen dem vorbeugenden Brandschutz und sind in Verbindung mit einer Wind- und Regenmeldeanlage zur täglichen Lüftung nutzbar. Ausführungen sind für folgende Dachtypen möglich:
- Flachdächer
- Sheddächer
- Satteldächer
Details anzeigen
| Geräteöffnung | Windlast | Aw-Wert | |||
|---|---|---|---|---|---|
| Pneumatisch [N/m²] | Elektrisch [N/m²] | ||||
| Breite (mm) | Länge (mm) | standard | erweitert² | 24V | |
| 1.000 | 1.000 | 7.126 | 11.250 | 9.450 | 0,60 |
| 1.000 | 2.100 | 3.392 | 5.358 | 4.500 | 1,26 |
| 1.000 | 3.000 | 2.376 | 3.750 | 3.150 | 1,80 |
| 1.500 | 1.000 | 4.750 | 7.500 | 6.300 | 0,90 |
| 1.500 | 2.100 | 2.262 | 3.572 | 3.000 | 1,89 |
| 1.500 | 3.000 | 1.584 | 2.500 | 2.100 | 2,70 |
| 1.900 | 1.000 | 3.750 | 5.922 | 4.974 | 1,14 |
| 1.900 | 2.100 | 1.786 | 2.820 | 2.368 | 2,40 |
| 1.900 | 3.000 | 1.644 | 1.974 | 1.658 | 3,42 |
| 2.500 | 1.000 | 2.850 | 4.500 | 3.780 | 1,50 |
| 2.500 | 2.100 | 1.786 | 2.142 | 1.800 | 3,15 |
| 2.500 | 3.000 | 1.500 | 1.500 | / | 4,50 |
