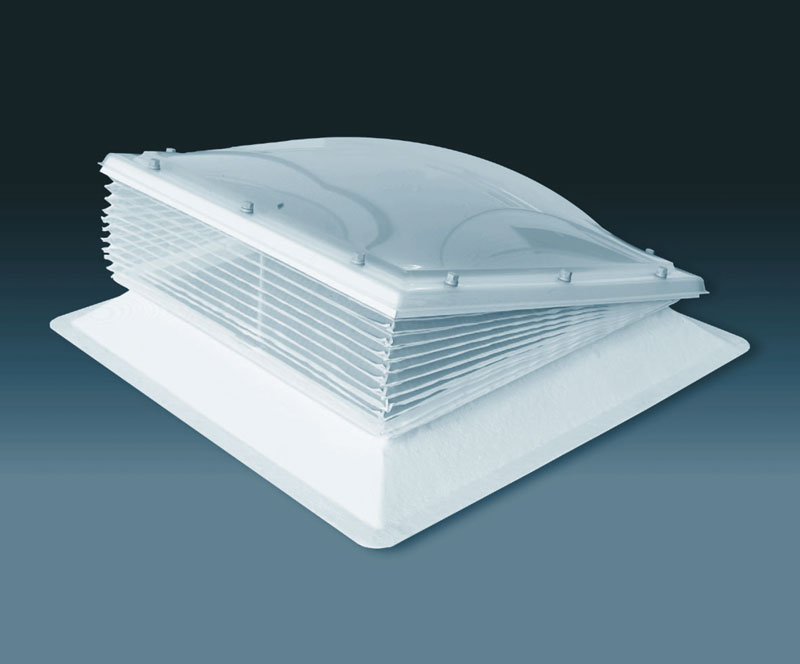

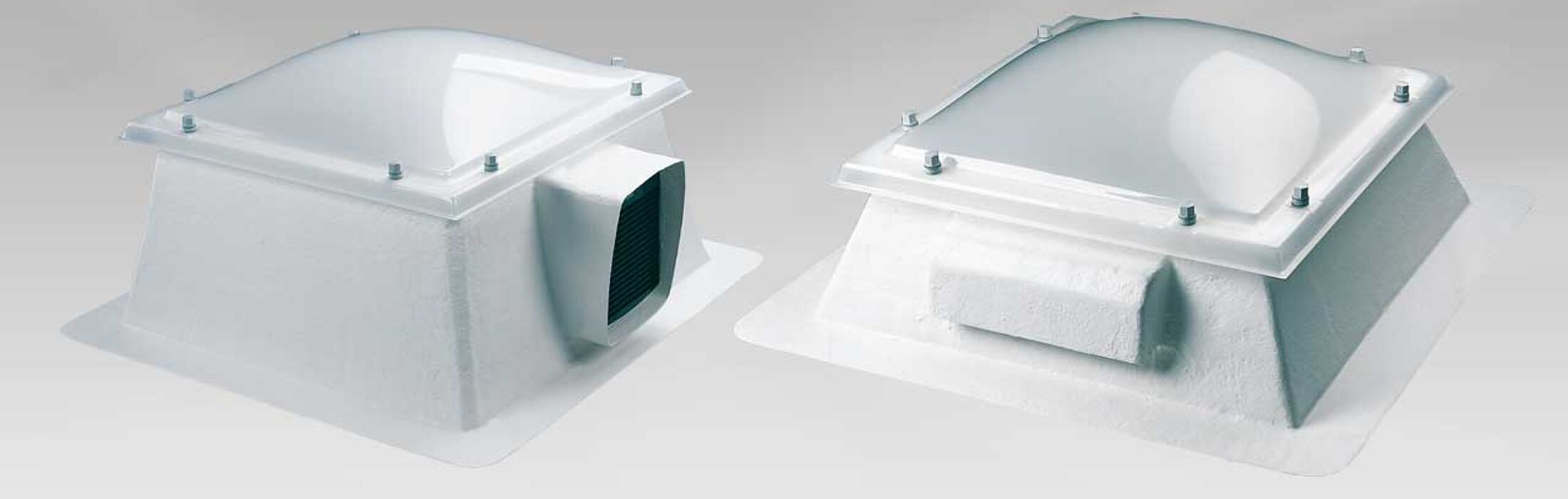

Lichtkuppel lüftbar & starr

Lichtkuppeln sind moderne Oberlichtelemente, die architektonische Akzente setzen. Neben ihrem grundsätzlichen Zweck der Belichtung dienen sie auch als in Dachflächen integriertes Lüftungsgerät für Innenräume. So sind sie als wirtschaftliche Elemente der natürlichen Entrauchung (NRA) einsetzbar. Getreu dem hohen IVA-Qualitätsstandard, werden für die Herstellung der Lichtkuppeln nur neueste Technik und hochwertigste Materialien eingesetzt. Dazu einige Beispiele für Ihre Auswahlmöglichkeiten:

  • Ausführung mit Acrylglas (Polymethylmethacrylat, PMMA) oder schlagfestem Polycarbonatglas (PC)
  • Wahlweise in glasklarer oder opalfarbiger Anfertigung
  • Optional sind ein-, doppel- und dreischalige Kuppeln möglich
  • Wärmedämmender Luftraum bis zum Aufsatzkranz

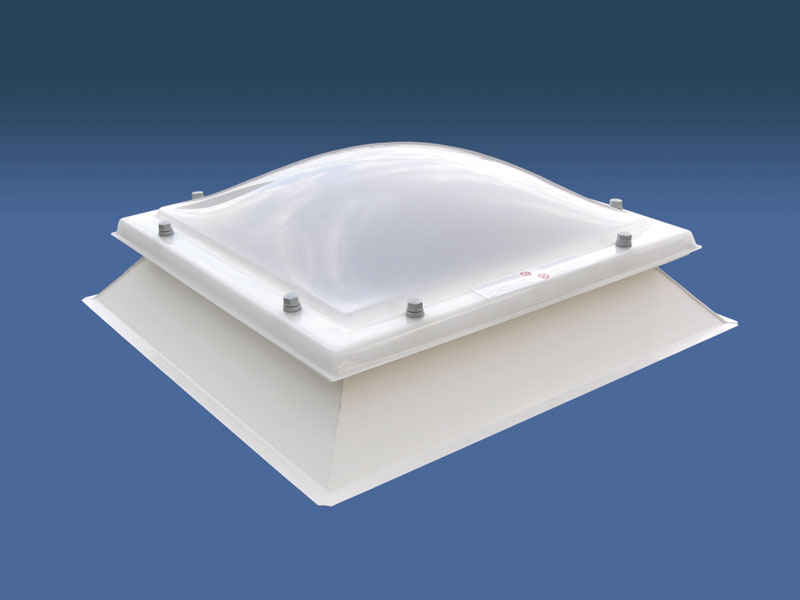

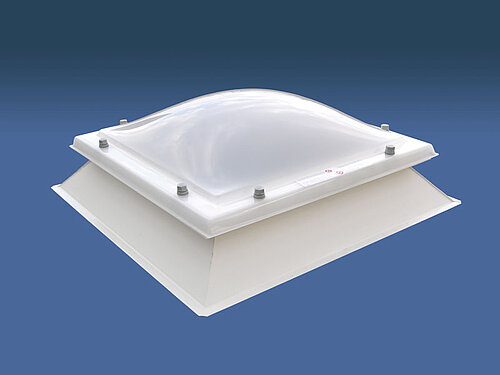

ISO-Lichtkuppeln

Durchschnitt ISO-Lichtkuppeln

ISO-Lichtkuppeln haben eine sehr hohe Isolation (U-Wert = 1,25 W/m2K). Diese Kuppeln sind für den Wohnbereich geeignet.
Innen- und Außenschale der ISO-Lichtkuppel ist aus opalem Acrylglas, in der Mitte ist eine 4-wendige Polycarbonat-Stegplatte.

Tipps zur Wartung

  • Reinigung der Lichtkuppel nur mit milden, nicht scheuernden Reinigungsmitteln und reichlich Wasser.
  • Lichtkuppel nie in Berührung bringen mit z.B. Silikon, verschiedenen Leimsorten, Verdünnungsmitteln und Bitumen (ausführliche Liste auf Anfrage!).

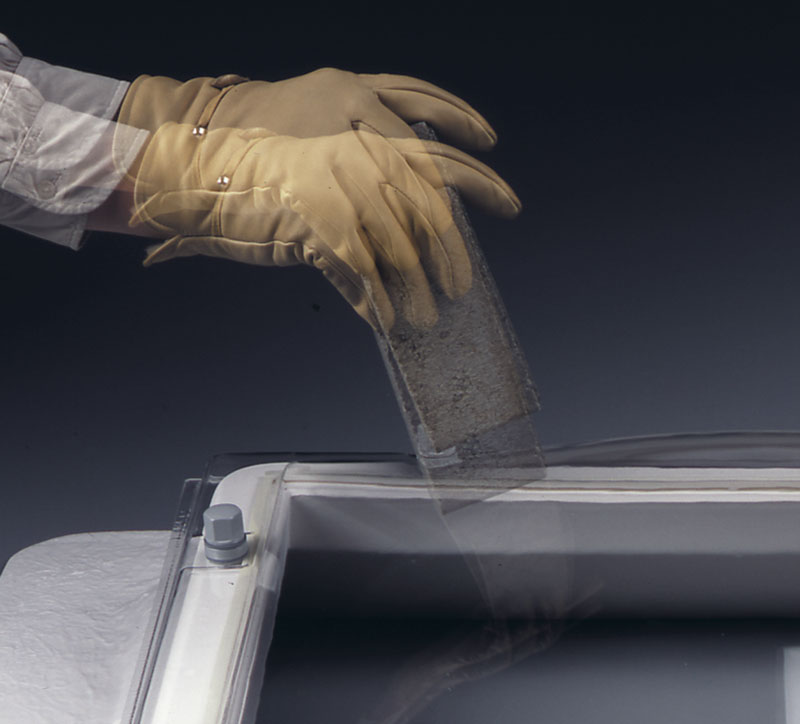

Schlagfeste Polycarbonat-Lichtkuppeln

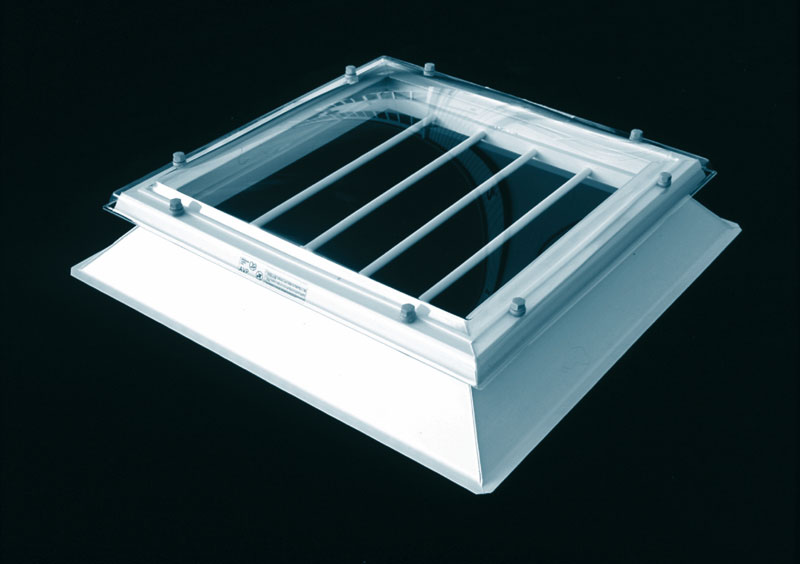

Die Schlagfestigkeit von PC ist 300x größer als Glas, also fast unzerbrechlich. Zusammen mit den IVA Durchsturz- und Einbruchsicherungen versperren Sie dem Einbrecher zweimal den Weg.

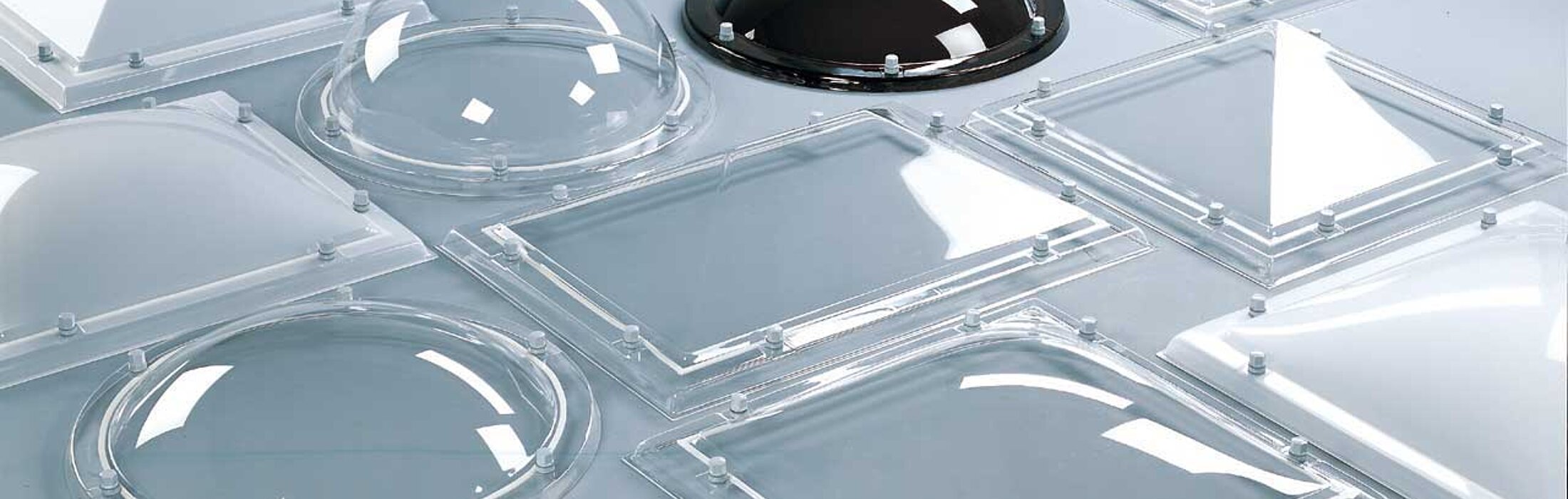

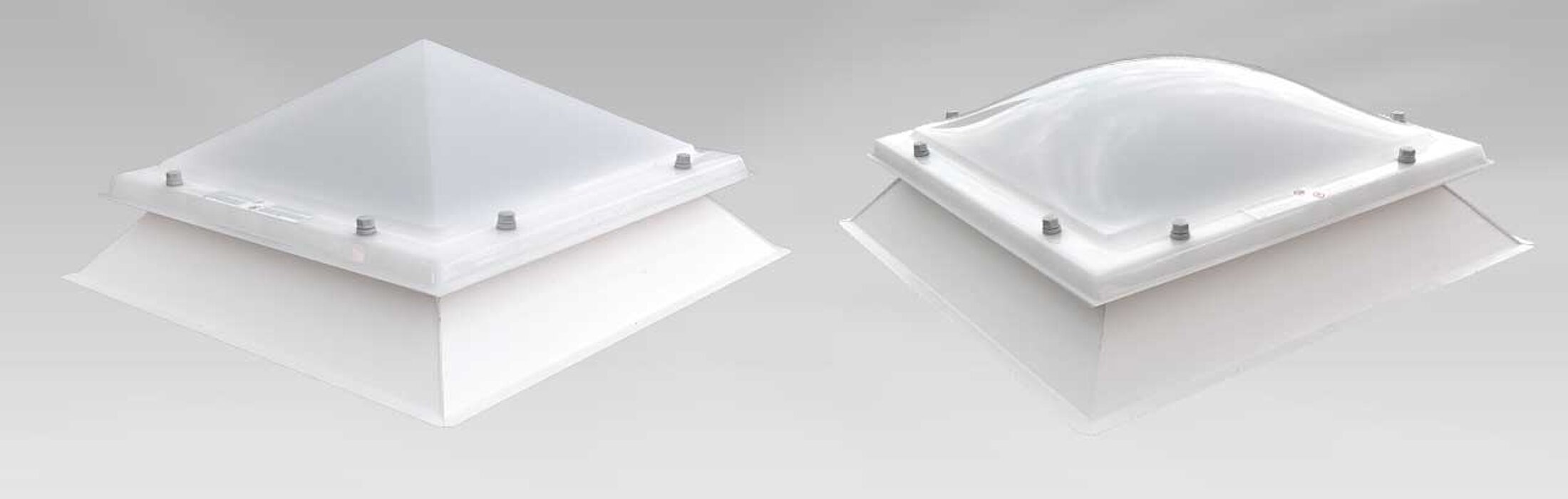

Typen von Lichtkuppeln

  • Doppel- und dreischalige opal eingefärbte Lichtkuppeln haben serienmäßig klare Innenschalen

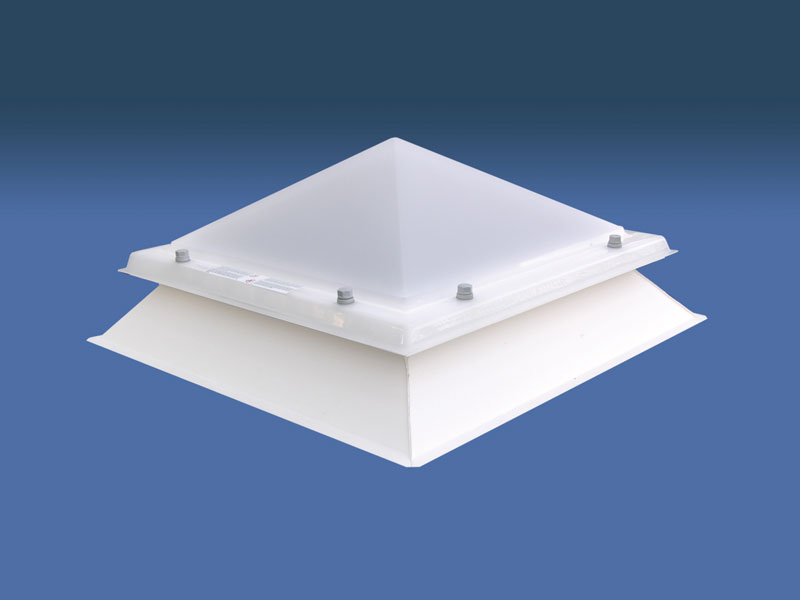

  • Dreischalige Pyramidenkuppeln haben immer eine gewölbte Innenschale
  • Doppelschalige opal eingefärbte Kuppeln aus Polycarbonat sind serienmäßig ausgestattet mit einer klaren PC-Außenschale und einer opalen Innenschale
  • Auf Anfrage sind verschiedene Farben und Farbgestaltungen möglich, sowie auch die Ausführung Heatstop
  • Glaspyramiden

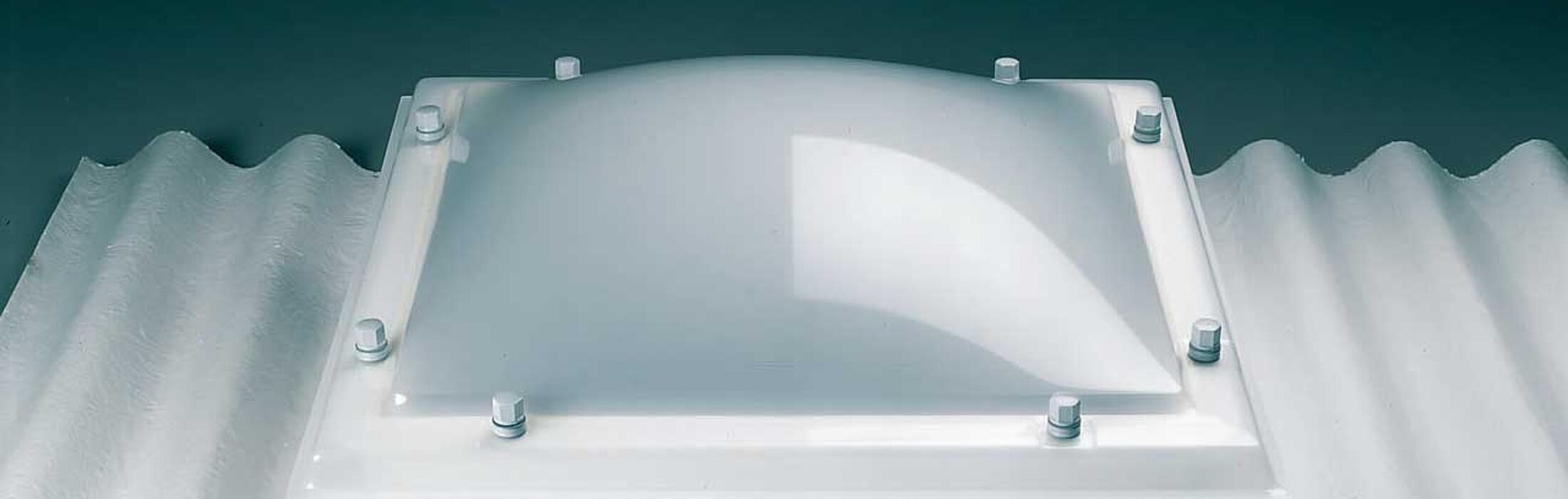

Befestigungssysteme aus schlagfestem Polycarbonat

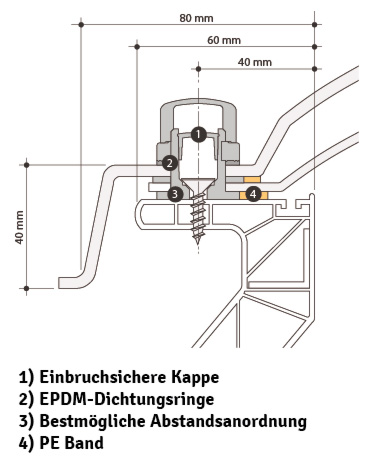

IVA-Lichtkuppeln werden mit einem einzigartigen System versehen, hergestellt aus schlagfestem Polycarbonat. Die Befestigung besteht aus seiner Verschraubung mit einer effektiven Diebstahlsicherung, die einbruchhemmend wirkt. Die EPDM Dichtungsringe sind dauerhaft elastisch.

Das ganze System wird in hellgrau ausgeführt, damit eine thermische Belastung der Kuppel minimiert wird. Das IVA Befestigungssystem ist universell anwendbar und somit verwendbar für das ganze Programm. Eine schnelle und einfach Montage wird dadurch gewährleistet.

Technische Information Lichtkuppeln

Acrylglas (pmma) Polycarbonat (pc)
  • Normal
    einschalig
  • Normal
    doppelsch.
  • Normal
    dreischalig
  • Pyramide
    einschalig
  • Pyramide
    doppelsch.
  • Pyramide
    dreischalig
Rund
  • Normal
    einschalig
  • Normal
    doppelsch.
  • Normal
    dreischalig
  • Normal
    pc
  • Normal
    pc/pc
  • Normal
    pc/pmma
  • Normal
    pc/pmma/pmma
  • Normal
    pc/pmma/pc

Richtwerte der Eigenschaften nach EN 1873

Details anzeigen
  Acrylglas (pmma) Polycarbonat (pc)
Brandverhalten (DIN 4102) B2 B1
Verhalten gegenüber Feuer (EN 13501-1) E, S2,D2 B, S1, D0
Schlagzähigheit bezüglich Glas 25x 300x
Stoßbeanspruchung ggü. kleinen harten Objekt (DIN EN 1873) beständig beständig
Stoßbeanspruchung ggü. großen weichen Objekt (DIN EN 1873) nicht beständig > SB 600
Biegefestigkeit (ISO 178) 105 N/mm2 90 N/mm2
Elastizitätsmodul E Kurzzeitwert (ISO 527) 3300 N/mm2 2400 N/mm2
Dauerhaftigkeit (DIN EN 1873) A, Cu1, Ku1 A, Cu1, Ku1
Vicat-Erweichungstemperatur (ISO 306) 102 oC 150 oC
Widerstand gegen abwärts gerichtete Lasten (DIN EN 1873) > DL 1125 > DL 1125
Widerstand gegen aufwärts gerichtete Lasten (DIN EN 1873) > UL 1500 > UL 1500

Lichttransmission

Details anzeigen
  Acrylglas (pmma) Polycarbonat (pc)
  L.T.A. Z.T.A. L.T.A. Z.T.A.
Einschalig klar 92 85 92 82
Einschalig opal 85 78 50 62
Doppelschalig klar/ klar 85 78 85 74
Doppelschalig opal/ klar 78 66 46 52
Doppelschalig Heatstop klar 47 32
Dreischalig klar/ klar/ klar 78 67 78 65
Dreischalig opal/ klar/ klar 72 62 42 50
ISO Kuppel opal/ klar/ opal 67 58

Wärmedurchlasswiderstand (DIN EN ISO 10211)

Details anzeigen
  K-Wert R-Wert
Einschalig 5,2 0,19
Doppelschalig 2,8 0,35
Dreischalig 1,9 0,51
ISO Kuppel 1,3 0,76
PVC Kranz 2,5 0,39
Polyesterkranz H15 2,2 0,45
Polyesterkranz E15 1,3 0,76
Polyesterkranz E30 1,1 0,89
Polyesterkranz E50 1,1 0,94
(K-Wert pro Abmessung/ Ausführung auf Anfrage)

Luftschalldämmung (DIN EN ISO 140-3)

Details anzeigen
  dB
Einschalig mit Kranz 20
Doppelschalig mit Kranz 22
Dreischalig mit Kranz 24
ISO Kuppel mit Kranz 23
Einschalig mit Lüftungskranz 20
Doppelschalig mit Lüftungskranz 21
Dreischalig mit Lüftungskranz 23
ISO Kuppel mit Lüftungskranz 22

Technische Information Aufsatzkränze

  • AVP
    E16 Schmalflansch
    (D + 20 cm)
  • AVP
    E15 Breitflansch
    (D + 20 cm)
  • AVP
    E30 Breitflansch
    (D + 20 cm)
  • Polyester
    H15
    (D + 25 cm)
  • Polyester
    E15
    (D + 20 cm)
  • Polyester
    E30
    (D + 20 cm)
  • Polyester
    E50
    (D + 20 cm)
  • Polyester
    Aufstockelement
    Höhe 15 cm
  • Polyester
    H15
    (D + 25 cm)
  • Polyester
    E15
    (D + 20 cm)
  • Polyester
    E30
    (D + 20 cm)
  • Polyester
    E50
    (D + 20 cm)
  • Polyester
    Aufstockelement
    Höhe 15 cm

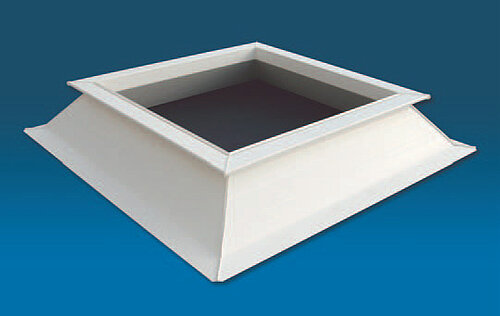

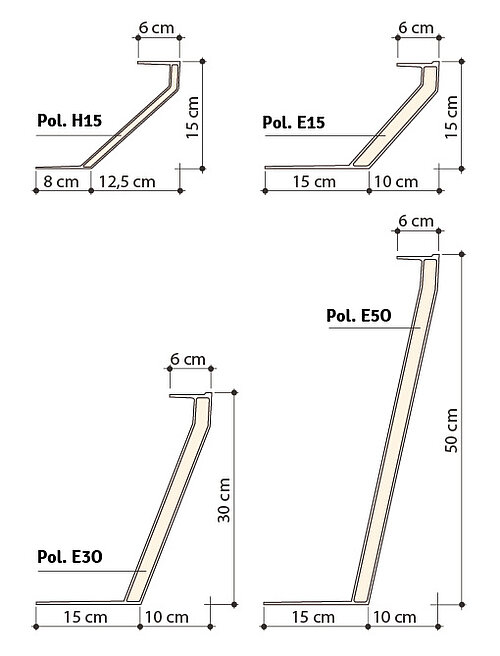

Aufsatzkränze aus Polyester-GFK

Die Polyesteraufsatzkränze sind doppelschalig mit einer Füllung aus Polyurethanhartschaum. Die Außenseite ist für eine optimale Verbindung mit der Dachhaut angeraut und wurde mit einer wetterbeständigen Schicht versehen.

Standardausführungen:

  • Typ H15 (Dachaussparung = lichtes Maß + D 25 cm)
  • Typ E15/H30/H50 (Dachaussparung = lichtes Maß D + 20 cm)

Spezialausführung (Preise auf Anfrage):

  • PVC-Verbindungsstreifen (Trocal)
  • Isolierter Unterflansch
  • Abweichendes Wandisolierungsmaterial
  • Nordlicht Aufsatzkränze
  • Aufsatzkränze für Wellen- oder Trapezblechprofile
  • Innenwandverblendung (Polyester und PVC)

AVP/ PVC

Diese sind zur optimalen Isolierung doppelschalig.
Höhe 16 cm (Schmalflansch); 30 cm und 50 cm (Breitflansch).
Flanschbreite 7,5 cm (Schmalflansch) und 12 cm (Breitflansch).

Die Aufsatzkränze sind zur guten Haftung der Dacheindeckung mit einer profilierten Schicht versehen. AVP/ PVC ist völlig recyclebar.

Details anzeigen
Lichtes Maß-OLW (D) in cm Aussenmaß in cm
30 x 30 46 x 46
40 x 40 56 x 56
50 x 50 66 x 66
55 x 55 71 x 71
60 x 60 76 x 76
70 x 70 86 x 86
75 x 75 91 x 91
80 x 80 96 x 96
90 x 90 106 x 106
100 x 100 116 x 116
105 x 105 121 x 121
110 x 110 126 x 126
120 x 120 136 x 136
130 x 130 146 x 146
140 x 140 156 x 156
150 x 150 166 x 166
160 x 160 176 x 176
180 x 180 196 x 196
200 x 200 216 x 216
220 x 220 236 x 236
230 x 230 246 x 246
250 x 250 266 x 266
Details anzeigen
Lichtes Maß-OLW (D) in cm Aussenmaß in cm
30 x 80 46 x 96
30 x 130 46 x 146
40 x 70 56 x 86
40 x 100 56 x 116
40 x 190 56 x 206
50 x 100 66 x 106
50 x 110 66 x 126
60 x 90 76 x 106
60 x 130 76 x 146
70 x 100 86 x 116
70 x 130 86 x 146
75 x 125 91 x 141
75 x 175 91 x 191
80 x 130 96 x 146
80 x 160 96 x 176
80 x 180 96 x 196
80 x 220 96 x 236
80 x 230 96 x 246
80 x 250 96 x 266
80 x 280 96 x 296
90 x 120 106 x 136
90 x 150 106 x 166
90 x 180 106 x 196
100 x 130 116 x 146
100 x 150 116 x 166
100 x 160 116 x 176
100 x 190 116 x 206
100 x 200 116 x 216
100 x 220 116 x 236
100 x 230 116 x 246
100 x 250 116 x 266
100 x 280 116 x 296
105 x 230 121 x 246
120 x 150 136 x 166
120 x 180 136 x 196
120 x 210 136 x 226
130 x 160 146 x 176
130 x 190 146 x 206
130 x 220 146 x 236
130 x 230 146 x 246
130 x 250 146 x 266
130 x 280 146 x 296
160 x 190 176 x 206
160 x 220 176 x 236
160 x 230 176 x 246
160 x 250 176 x 266
160 x 280 176 x 296
180 x 280 196 x 296
Details anzeigen
Lichtes Maß-OLW (D) in cm Aussenmaß in cm
Ø 40 Ø 56
Ø 50 Ø 66
Ø 60 Ø 76
Ø 70 Ø 86
Ø 80 Ø 96
Ø 90 Ø 106
Ø 100 Ø 116
Ø 120 Ø 136
Ø 130 Ø 146
Ø 160 Ø 176
Ø 180 Ø 196
Ø 200 Ø 216
Ø 220 Ø 236
Ø 230 Ø 246
Ø 250 Ø 266

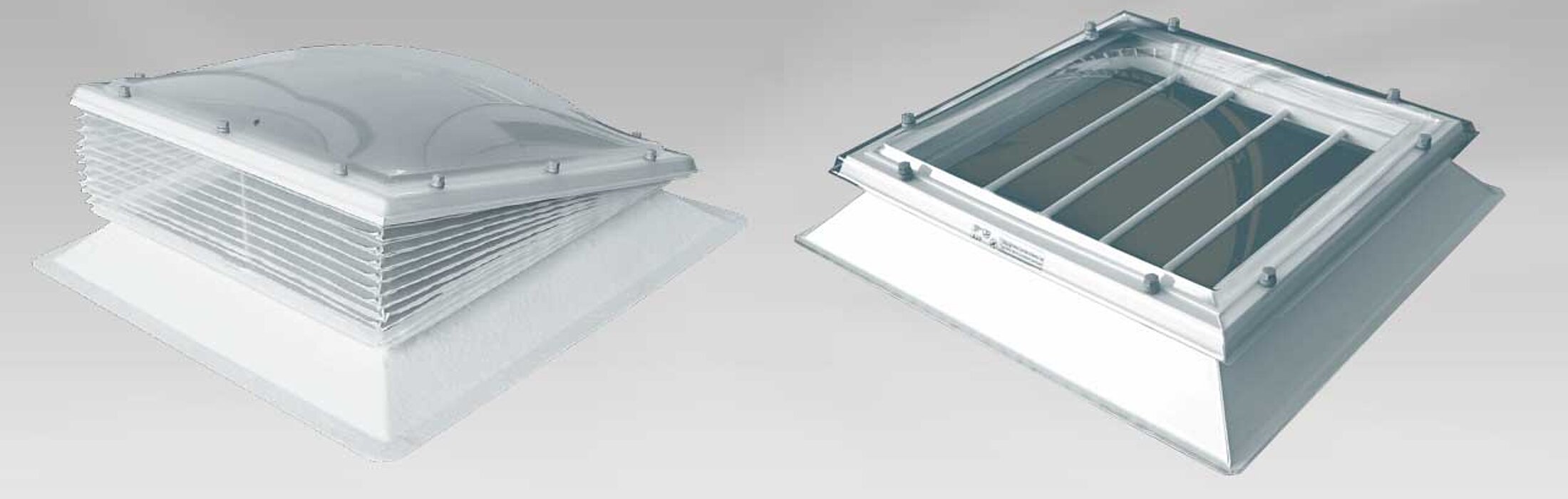

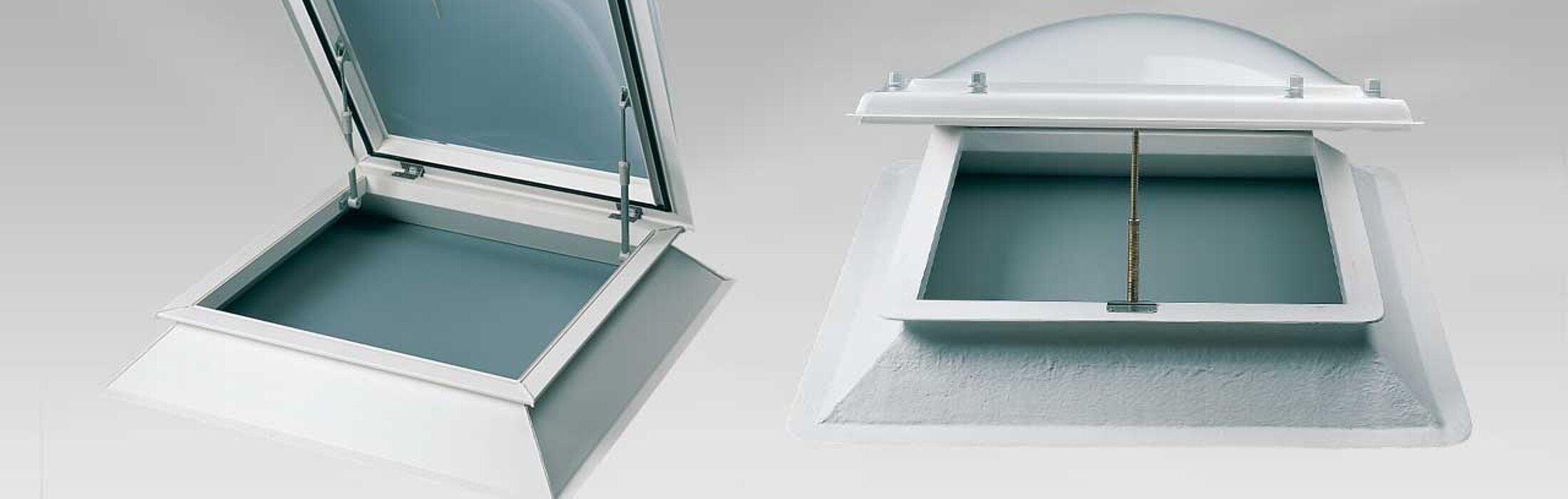

Lüfterrahmen, Durchsturzsicherung und Insektenschutzgitter

Lüfterrahmen AVP
Solo/ Tandem
Solo/ Tandem
Solo/ Tandem
Aluminium/ Weiss RAL 9010
Engmaschige Gaze/ Lichtgrau

Belüftung Manuell/ Elektrisch

  • Manueller Soloöffner
  • Tandemöffner
  • Elektromotor Solo 230V
  • Elektromotor Solo 24V
  • Elektromotor Tandem 230V
  • Kettenantrieb 24V 300mm/ 200N
  • Kettenantrieb 230V 300mm/ 200N
  • Unterputzschalter
  • Aufputzschalter

Notluke

  • AVP Aufsatzkranz
    AVP Lüfterrahmen
    Klinke/Ketten

Dachausstieg

  • AVP Aufsatzkranz
    AVP Lüfterrahmen
    Klinke/Teleskoprohre
  • GFK H15 Aufsatzkranz
    AVP Lüfterrahmen
    Klinke/Teleskoprohre
  • AVP Aufsatzkranz
    AVP Lüfterrahmen
    Klinke/Gasfedern
  • GFK H15 Aufsatzkranz
    AVP Lüfterrahmen
    Klinke/Gasfedern

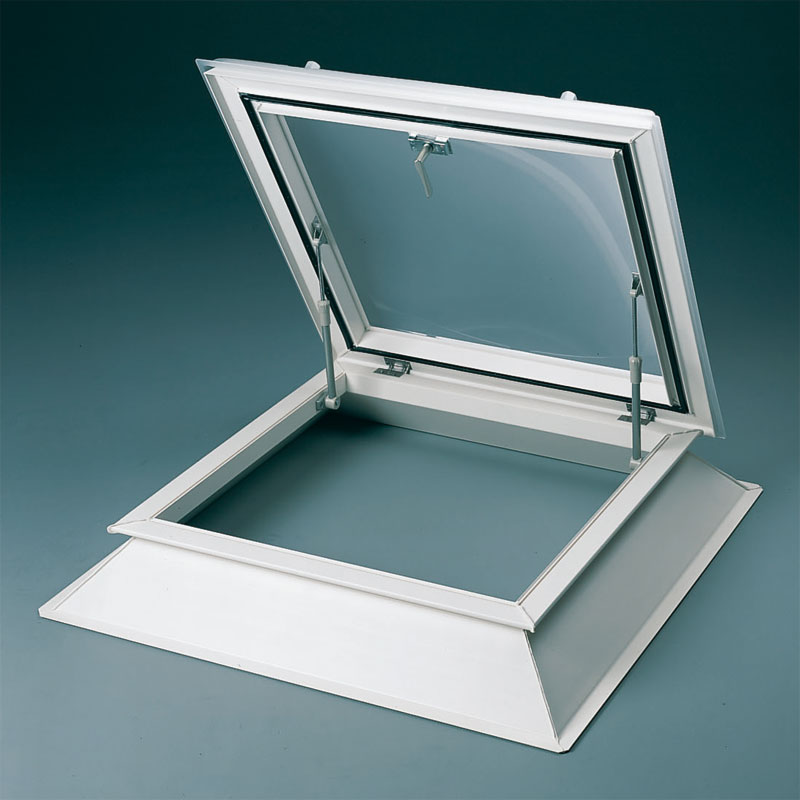

Ausführung Dachausstieg und/ oder Notluke

  • Ein Dachausstieg und/ oder eine Notluke besteht aus einem Aufsatzkranz, einem Lüfterrahmen und einem Beschlag. Diese sind bereits vormontiert. Dazu wird noch eine Lichtkuppel und für die Lüftungsfunktion eine Bedienungseinheit benötigt.
  • Für den regelmäßigen Gebrauch eignet sich am besten eine PC-Lichtkuppel.
  • Die obere Kantendecke (OKD) ist beim PVC-Kranz 20 cm und beim Polyester-Kranz 25 cm größer als das Lichte Maß (OLW). Die Scharniere befinden sich standardmäßig auf der langen Seite.
Details anzeigen
Lichtes Maß-OLW (D) in cm Aussenmaß in cm
60 x 90 76 x 106
70 x 70 86 x 86
70 x 100 86 x 116
75 x 75 91 x 91
75 x 125 91 x 141
80 x 80 96 x 96
80 x 130 96 x 146
90 x 90 106 x 106
100 x 100 116 x 116
105 x 105 121 x 121
75 x 175 91 x 191
80 x 180 96 x 196
90 x 150 106 x 166
90 x 180 106 x 196
100 x 130 116 x 146
100 x 160 116 x 176
100 x 200 116 x 216
100 x 220 116 x 236
100 x 250 116 x 266
120 x 120 136 x 136
120 x 150 136 x 166
130 x 130 146 x 146
130 x 160 146 x 176
160 x 160 176 x 176

NRA
